Аппаратура управления NEMA
Аппаратура управления серии NEMA включает кнопки, аварийные выключатели и переключатели с защитой NEMA 4-4X для промышленного применения.
Серия предлагает кнопочные посты диаметром 22 мм в исполнении без подсветки и с подсветкой, а также многофункциональные и двойные толкатели. Доступны утопленные и выступающие кнопки различных цветов, включая модели с фиксацией и без нее.
Линейка дополняется грибовидными кнопками аварийного останова диаметром 22 мм и 40 мм, соответствующими стандарту EN ISO 13850. Реализованы механизмы разблокировки поворотом или ключом, а также нажимно-поворотные варианты с визуальным оповещением.
Представлены селективные переключатели диаметром 22 мм с рукояткой, подсветкой и ключом, имеющие различные позиции и направления поворота. Аппаратура оснащается быстродействующими контактами для печатных плат и поддерживает высокое зажимное кольцо.
- Защита корпуса NEMA 4-4X
- Диаметр кнопок 22 мм и 40 мм
- Соответствие стандарту EN ISO 13850
- Механическая система накопления нагрузки
- Нормально замкнутый контакт с положительным размыканием
- Визуальное оповещение при нажатии
- Совместимость с контактами PL, PCW, PSC
- Быстродействующие контакты для печатных плат
| Номинальное напряжение изоляции Ui | 690 В |
| Ном. импульсное выдерж. напряжение Uimp | 4 кВ |
| Рабочая частота | 50/60 Гц |
| Номинальный тепловой ток Ith | 16 А |
| Условный ток короткого замыкания | 500 А |
| Электрическая износостойкость AC15 | 1 млн циклов |

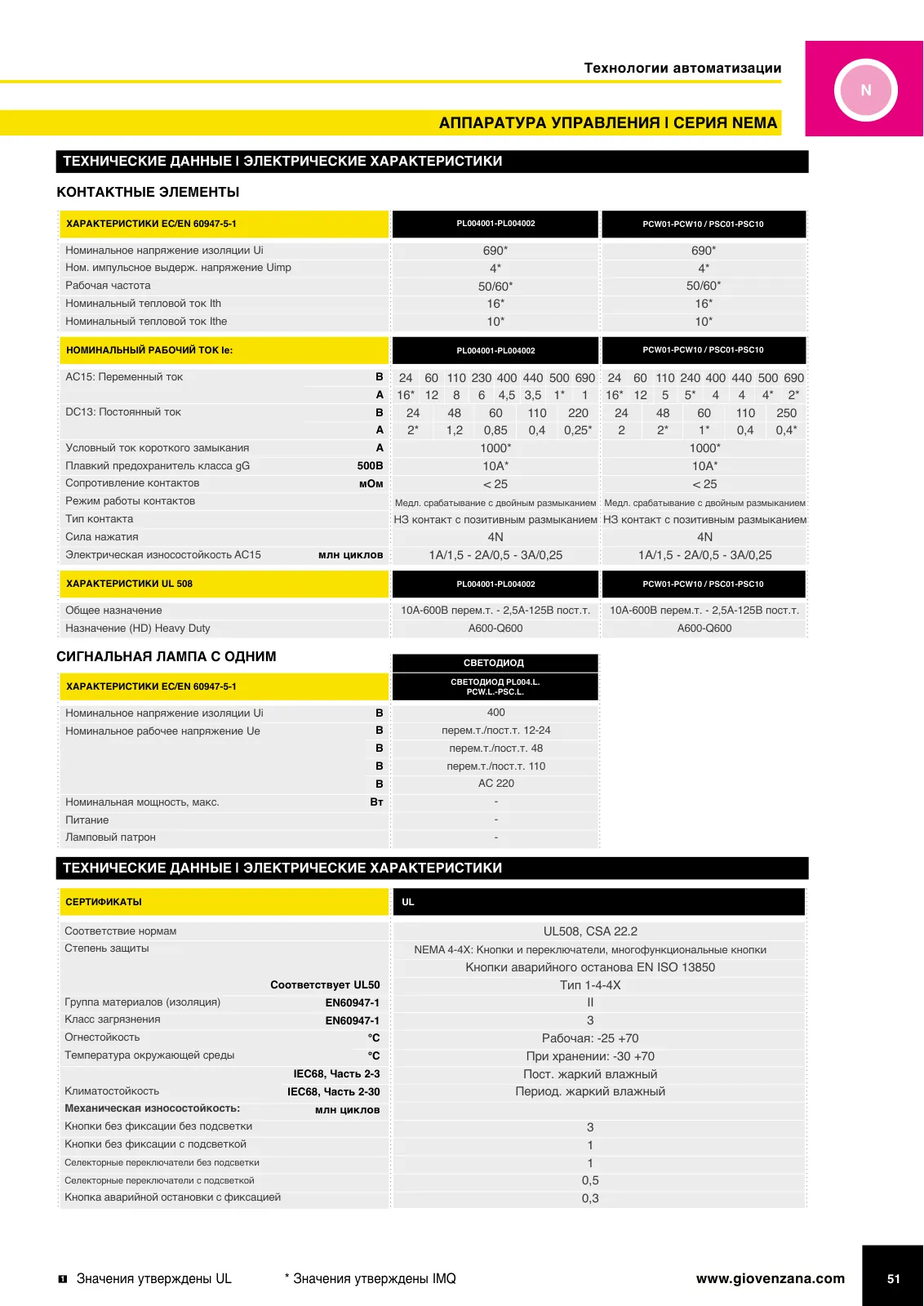

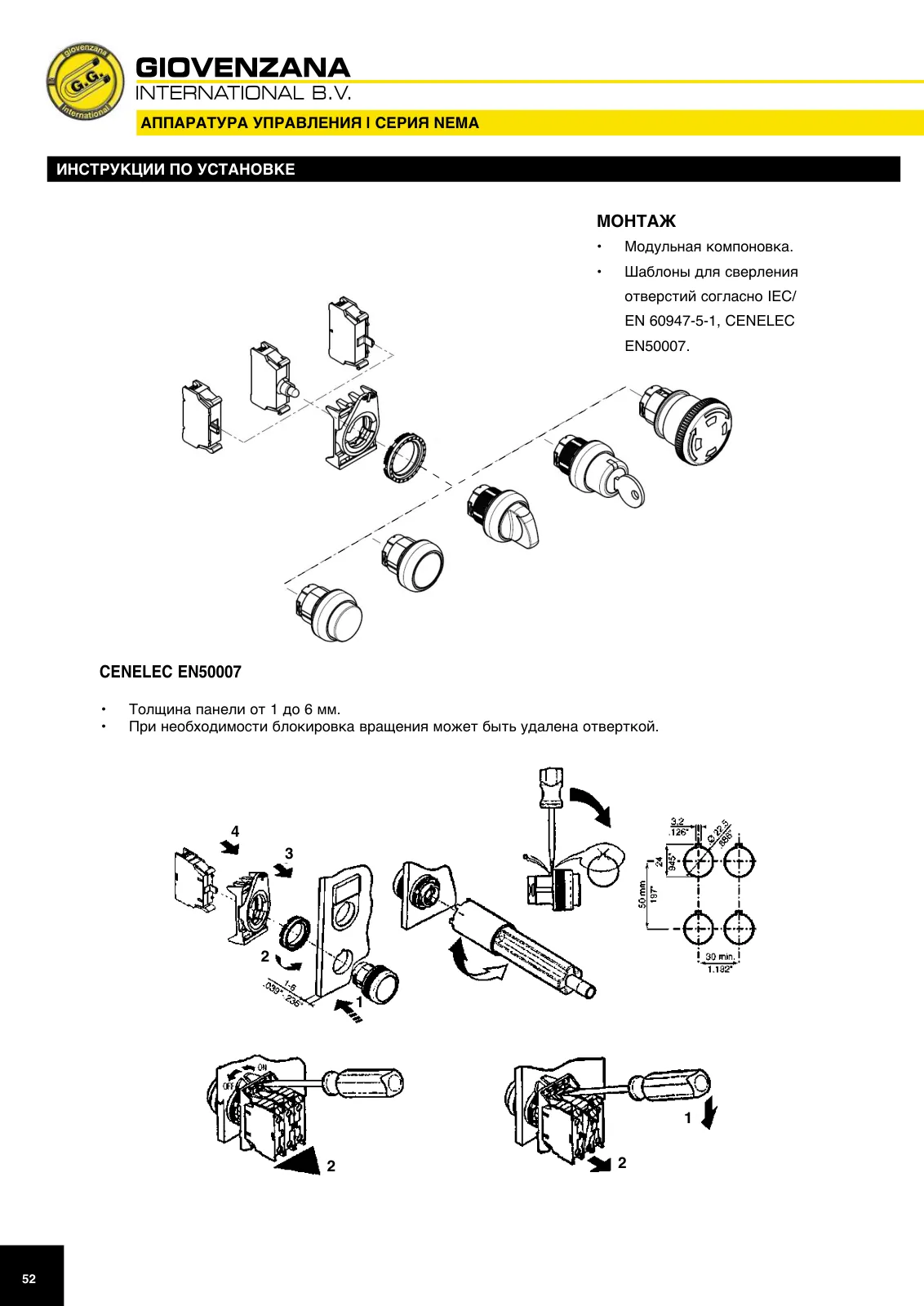

Технические данные, таблицы и чертежи
Страницы каталога производителя. Нажмите на изображение, чтобы увеличить его.
Изделия серии Аппаратура управления NEMA
Показано 119 из 119
Кнопка утопленная без подсветки NEMA 4-4X
PPRN1GL4X
Кнопка утопленная без подсветки NEMA 4-4X
PPRN2GL4X
Кнопка утопленная без подсветки NEMA 4-4X
PPRN3GL4X
Кнопка утопленная без подсветки NEMA 4-4X
PPRN4GL4X
Кнопка утопленная без подсветки NEMA 4-4X
PPRN5GL4X
Кнопка утопленная без подсветки NEMA 4-4X
PPRN8GL4X
Кнопка выступающая без подсветки NEMA 4-4X
PPSN1GL4X
Кнопка выступающая без подсветки NEMA 4-4X
PPSN2GL4X
Кнопка выступающая без подсветки NEMA 4-4X
PPSN3GL4X
Кнопка выступающая без подсветки NEMA 4-4X
PPSN4GL4X
Кнопка выступающая без подсветки NEMA 4-4X
PPSN5GL4X
Кнопка выступающая без подсветки NEMA 4-4X
PPSN8GL4X
Кнопка утопленная с подсветкой NEMA 4-4X
PPRL1GL4X
Кнопка утопленная с подсветкой NEMA 4-4X
PPRL2GL4X
Кнопка утопленная с подсветкой NEMA 4-4X
PPRL3GL4X
Кнопка утопленная с подсветкой NEMA 4-4X
PPRL4GL4X
Кнопка утопленная с подсветкой NEMA 4-4X
PPRL5GL4X
Кнопка выступающая с подсветкой NEMA 4-4X
PPSL1GL4X
Кнопка выступающая с подсветкой NEMA 4-4X
PPSL2GL4X
Кнопка выступающая с подсветкой NEMA 4-4X
PPSL3GL4X
Кнопка выступающая с подсветкой NEMA 4-4X
PPSL4GL4X
Кнопка выступающая с подсветкой NEMA 4-4X
PPSL5GL4X
Кнопка двойная без подсветки NEMA 4-4X
PPDNGL4X
Кнопка двойная выступающая без подсветки NEMA 4-4X
PPDNSGL4X
Кнопка многофункциональная без подсветки NEMA 4-4X
PPMNSGL4X
Кнопка двойная с подсветкой NEMA 4-4X
PPDLGL4X
Кнопка двойная с подсветкой NEMA 4-4X (вариант)
PPDLGL4X.1
Кнопка двойная выступающая с подсветкой NEMA 4-4X
PPDLSGL4X

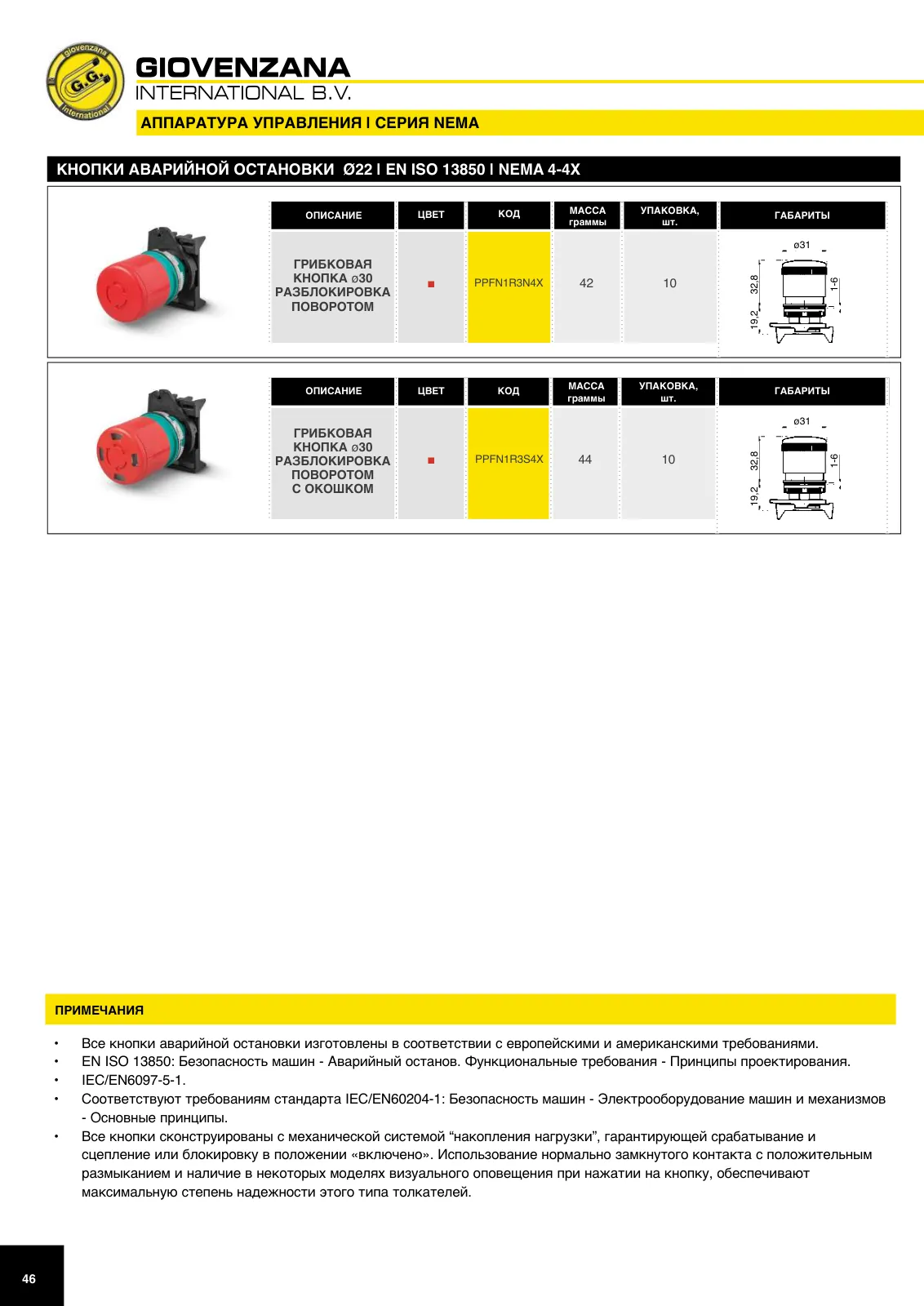

Грибковая кнопка аварийной остановки ø30, разблокировка поворотом
PPFN1R3N4X
Грибковая кнопка аварийной остановки ø30, разблокировка поворотом с окошком
PPFN1R3S4X

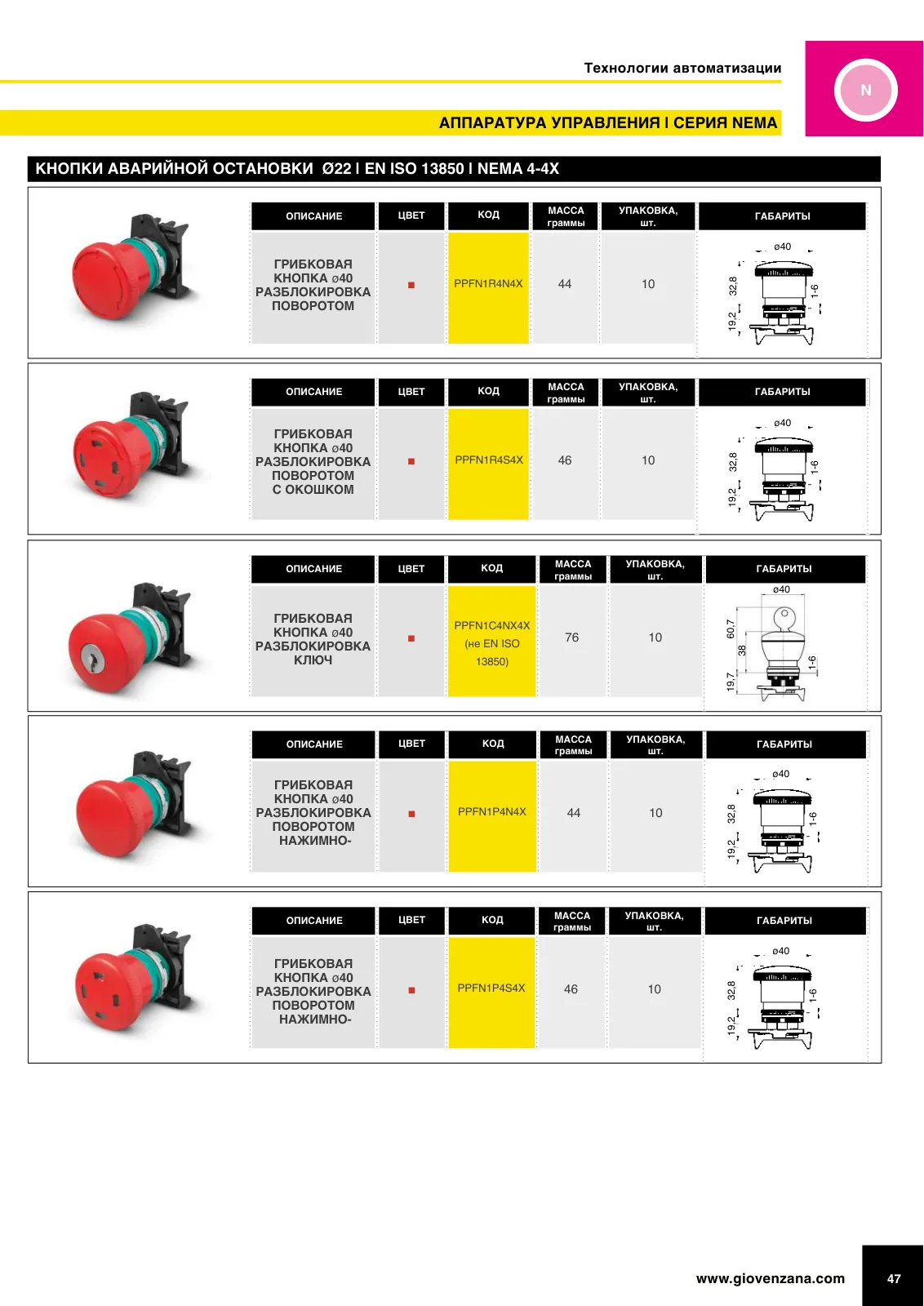

Грибковая кнопка аварийной остановки ø40, разблокировка поворотом 1-6
PPFN1R4N4X
Грибковая кнопка аварийной остановки ø40, разблокировка поворотом 1-6 с окошком
PPFN1R4S4X
Грибковая кнопка аварийной остановки ø40, разблокировка ключом (не EN ISO 13850)
PPFN1C4NX4X
Грибковая кнопка аварийной остановки ø40, нажимно-поворотная разблокировка 1-6
PPFN1P4N4X
Грибковая кнопка аварийной остановки ø40, нажимно-поворотная разблокировка 1-6 с окошком
PPFN1P4S4X
Селекторный переключатель с рукояткой, левое/правое положение
PSMB1DOGL4X
Селекторный переключатель с рукояткой и подсветкой, левое/правое положение
PSML1DOGL4X
Селекторный переключатель с ключом, левое/правое положение
PSCR8D0CGL4X
Селекторный переключатель с рукояткой, левое/среднее/правое положение
PSMB2DOGL4X
Селекторный переключатель с рукояткой и подсветкой, левое/среднее/правое положение
PSML2DOGL4X
Селекторный переключатель с рукояткой, левое/среднее/правое положение (90°)
PSMB3DOGL4X
Селекторный переключатель с рукояткой и подсветкой, левое/среднее/правое положение (90°)
PSML3DOGL4X
Селекторный переключатель с рукояткой, левое/среднее/правое положение (90°)
PSMB4DOGL4X
Селекторный переключатель с рукояткой и подсветкой, левое/среднее/правое положение (90°)
PSML4DOGL4X
Селекторный переключатель с рукояткой, левое/среднее/правое положение (90°)
PSMB5DOGL4X
Селекторный переключатель с рукояткой и подсветкой, левое/среднее/правое положение (90°)
PSML5DOGL4X
Селекторный переключатель с ключом, левое/среднее/правое положение (90°)
PSCR8D0EGL4X
Селекторный переключатель с рукояткой, левое/среднее/правое положение (90°)
PSMB8DOGL4X
Селекторный переключатель с ключом, левое/среднее/правое положение (90°)
PSCR8D0NGL4X
Селекторный переключатель с рукояткой, левое/среднее/правое положение (45°)
PSMB1D1GL4X
Селекторный переключатель с рукояткой и подсветкой, левое/среднее/правое положение (45°)
PSML1D1GL4X
Селекторный переключатель с рукояткой, левое/среднее/правое положение (45°)
PSMB2D1GL4X
Селекторный переключатель с рукояткой и подсветкой, левое/среднее/правое положение (45°)
PSML2D1GL4X
Селекторный переключатель с ключом, левое/среднее/правое положение (45°)
PSCR8D1CGL4X
Селекторный переключатель с рукояткой, левое/среднее/правое положение (45°)
PSMB3D1GL4X
Селекторный переключатель с рукояткой и подсветкой, левое/среднее/правое положение (45°)
PSML3D1GL4X
Селекторный переключатель с рукояткой, левое/среднее/правое положение (45°)
PSMB4D1GL4X
Селекторный переключатель с рукояткой и подсветкой, левое/среднее/правое положение (45°)
PSML4D1GL4X
Селекторный переключатель с ключом, левое/среднее/правое положение (45°)
PSCR8D1EGL4X
Селекторный переключатель с рукояткой, левое/среднее/правое положение (45°)
PSMB5D1GL4X
Селекторный переключатель с рукояткой и подсветкой, левое/среднее/правое положение (45°)
PSML5D1GL4X
Селекторный переключатель с рукояткой, левое/среднее/правое положение (45°)
PSMB8D1GL4X
Селекторный переключатель с ключом, левое/среднее/правое положение (45°)
PSCR8D1NGL4X
Селекторный переключатель с рукояткой, левое/среднее/правое положение (0°)
PSMB1D2GL4X
Селекторный переключатель с рукояткой, левое/среднее/правое положение (0°)
PSMB2D2GL4X
Селекторный переключатель с рукояткой и подсветкой, левое/среднее/правое положение (0°)
PSML2D2GL4X
Селекторный переключатель с рукояткой, левое/среднее/правое положение (0°)
PSMB3D2GL4X
Селекторный переключатель с рукояткой и подсветкой, левое/среднее/правое положение (0°)
PSML3D2GL4X
Селекторный переключатель с ключом, левое/среднее/правое положение (0°)
PSCR8D2CGL4X
Селекторный переключатель с рукояткой, левое/среднее/правое положение (0°)
PSMB4D2GL4X
Селекторный переключатель с рукояткой и подсветкой, левое/среднее/правое положение (0°)
PSML4D2GL4X
Селекторный переключатель с рукояткой, левое/среднее/правое положение (0°)
PSMB5D2GL4X
Селекторный переключатель с рукояткой и подсветкой, левое/среднее/правое положение (0°)
PSML5D2GL4X
Селекторный переключатель с рукояткой, левое/среднее/правое положение (0°)
PSMB8D2GL4X
Селекторный переключатель с рукояткой, левое/среднее/правое положение (45°)
PSMB1T0GL4X
Селекторный переключатель с рукояткой и подсветкой, левое/среднее/правое положение (45°)
PSML1T0GL4X
Селекторный переключатель с ключом, левое/среднее/правое положение (45°)
PSCR8T0CGL4X
Селекторный переключатель с рукояткой, левое/среднее/правое положение (45°)
PSMB2T0GL4X
Селекторный переключатель с рукояткой и подсветкой, левое/среднее/правое положение (45°)
PSML2T0GL4X
Селекторный переключатель с ключом, левое/среднее/правое положение (45°)
PSCR8T0AGL4X
Селекторный переключатель с рукояткой, левое/среднее/правое положение (45°)
PSMB3T0GL4X
Селекторный переключатель с рукояткой и подсветкой, левое/среднее/правое положение (45°)
PSML3T0GL4X
Селекторный переключатель с ключом, левое/среднее/правое положение (45°)
PSCR8T0EGL4X
Селекторный переключатель с рукояткой, левое/среднее/правое положение (45°)
PSMB4T0GL4X
Селекторный переключатель с рукояткой и подсветкой, левое/среднее/правое положение (45°)
PSML4T0GL4X
Селекторный переключатель с ключом, левое/среднее/правое положение (45°)
PSCR8T0GGL4X
Селекторный переключатель с ключом, левое/среднее/правое положение (45°)
PSCR8T0HGL4X
Селекторный переключатель с рукояткой, левое/среднее/правое положение (45°)
PSMB5T0GL4X
Селекторный переключатель с рукояткой и подсветкой, левое/среднее/правое положение (45°)
PSML5T0GL4X
Селекторный переключатель с ключом, левое/среднее/правое положение (45°)
PSCR8T0KGL4X
Селекторный переключатель с рукояткой, левое/среднее/правое положение (45°)
PSMB8T0GL4X
Селекторный переключатель с ключом, левое/среднее/правое положение (45°)
PSCR8T0NGL4X
Селекторный переключатель с рукояткой, левое/среднее/правое положение (45°)
PSMB1T3GL4X
Селекторный переключатель с рукояткой и подсветкой, левое/среднее/правое положение (45°)
PSML1T3GL4X
Селекторный переключатель с рукояткой, левое/среднее/правое положение (45°)
PSMB2T3GL4X
Селекторный переключатель с рукояткой и подсветкой, левое/среднее/правое положение (45°)
PSML2T3GL4X
Селекторный переключатель с рукояткой, левое/среднее/правое положение (45°)
PSMB3T3GL4X
Селекторный переключатель с рукояткой и подсветкой, левое/среднее/правое положение (45°)
PSML3T3GL4X
Селекторный переключатель с ключом, левое/среднее/правое положение (45°)
PSCR8T3CGL4XL
Селекторный переключатель с рукояткой, левое/среднее/правое положение (45°)
PSMB4T3GL4X
Селекторный переключатель с рукояткой и подсветкой, левое/среднее/правое положение (45°)
PSML4T3GL4X
Селекторный переключатель с рукояткой, левое/среднее/правое положение (45°)
PSMB5T3GL4X
Селекторный переключатель с рукояткой и подсветкой, левое/среднее/правое положение (45°)
PSML5T3GL4X
Селекторный переключатель с рукояткой, левое/среднее/правое положение (45°)
PSMB8T3GL4X
Селекторный переключатель с рукояткой, левое/среднее/правое положение (0°)
PSMB1T2GL4X
Селекторный переключатель с рукояткой и подсветкой, левое/среднее/правое положение (0°)
PSML1T2GL4X
Селекторный переключатель с ключом, левое/среднее/правое положение (0°)
PSCR8T2CGL4X
Селекторный переключатель с рукояткой, левое/среднее/правое положение (0°)
PSMB2T2GL4X
Селекторный переключатель с рукояткой и подсветкой, левое/среднее/правое положение (0°)
PSML2T2GL4X
Селекторный переключатель с рукояткой, левое/среднее/правое положение (0°)
PSMB3T2GL4X
Символ ON для утопленной кнопки без фиксации
PPRN2GL4X/I
Символ OFF для утопленной кнопки без фиксации
PPRN1GL4X/0
Символ II для утопленной кнопки без фиксации
PPRN2GL4X/II
Символ F для утопленной кнопки без фиксации
PPRN5GL4X/F
Символ START для утопленной кнопки без фиксации
PPRN2GL4X/START
Символ F для утопленной кнопки без фиксации
PPRN8GL4X/F
Символ STOP для утопленной кнопки без фиксации
PPRN1GL4X/STOP

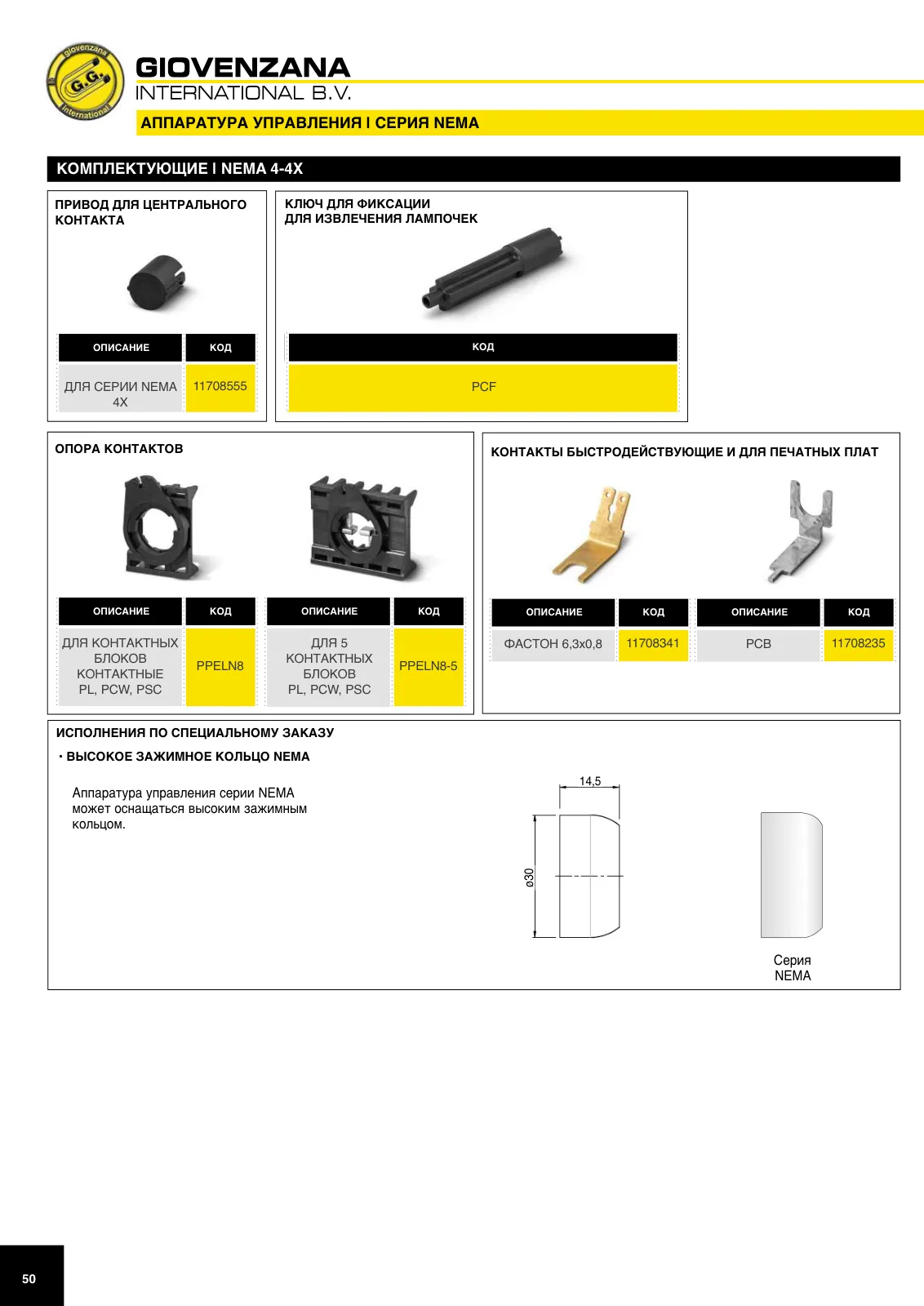

Контакты быстросъемные для печатных плат
11708341
Контакты быстросъемные для печатных плат
11708235
