Подвесные кабельные системы: схемы линий и расчёт
Раздел содержит технические характеристики и методы расчета подвесных кабельных систем Giovenzana серий 30, 41, тросовых и двутавровых линий для передачи электроэнергии подвижным устройствам.
Подвесные кабельные системы предназначены для питания кранов, монорельсов, электроталей и других подвижных механизмов. Основные преимущества включают использование огнеупорного кабеля, полную защиту проводника, возможность применения на прямых и изогнутых участках, простоту установки и минимальное техническое обслуживание.
Серия 30 имеет грузоподъемность 100 кг/м и размеры корпуса 30x32 мм. Серия 41 и серия из нержавеющей стали обеспечивают грузоподъемность 140 кг/м при размерах корпуса 39x56 мм, длина корпуса составляет 4 м для стандартной серии и 3 м для нержавеющей. Тросовая линия рассчитана на токосъемник грузоподъемностью 8 кг с диаметром троса 8 мм и скоростью до 40 м/мин. Двутавровая облегченная серия поддерживает тележку грузоподъемностью 50 кг, тип балки IPE-IPN 80-100, скорость до 120 м/мин и максимальную емкость кабеля 70 мм.
- Огнеупорный кабель и защищенный проводник
- Применение на прямых и изогнутых участках
- Возможность использования в помещении и на улице
- Легкость установки системы
- Минимальное техническое обслуживание
- Расчет количества тележек по длине линии и высоте петель
| Грузоподъемность линии 30 | 100 кг/м |
| Размеры корпуса линии 30 | 30x32 мм |
| Грузоподъемность линии 41 | 140 кг/м |
| Размеры корпуса линии 41 | 39x56 мм |
| Диаметр троса тросовой линии | 8 мм |
| Максимальная емкость кабеля двутавровой линии | 70 мм |
Для запроса стоимости направьте запрос на почту kontakt@trolleynyi-shinoprovod.ru

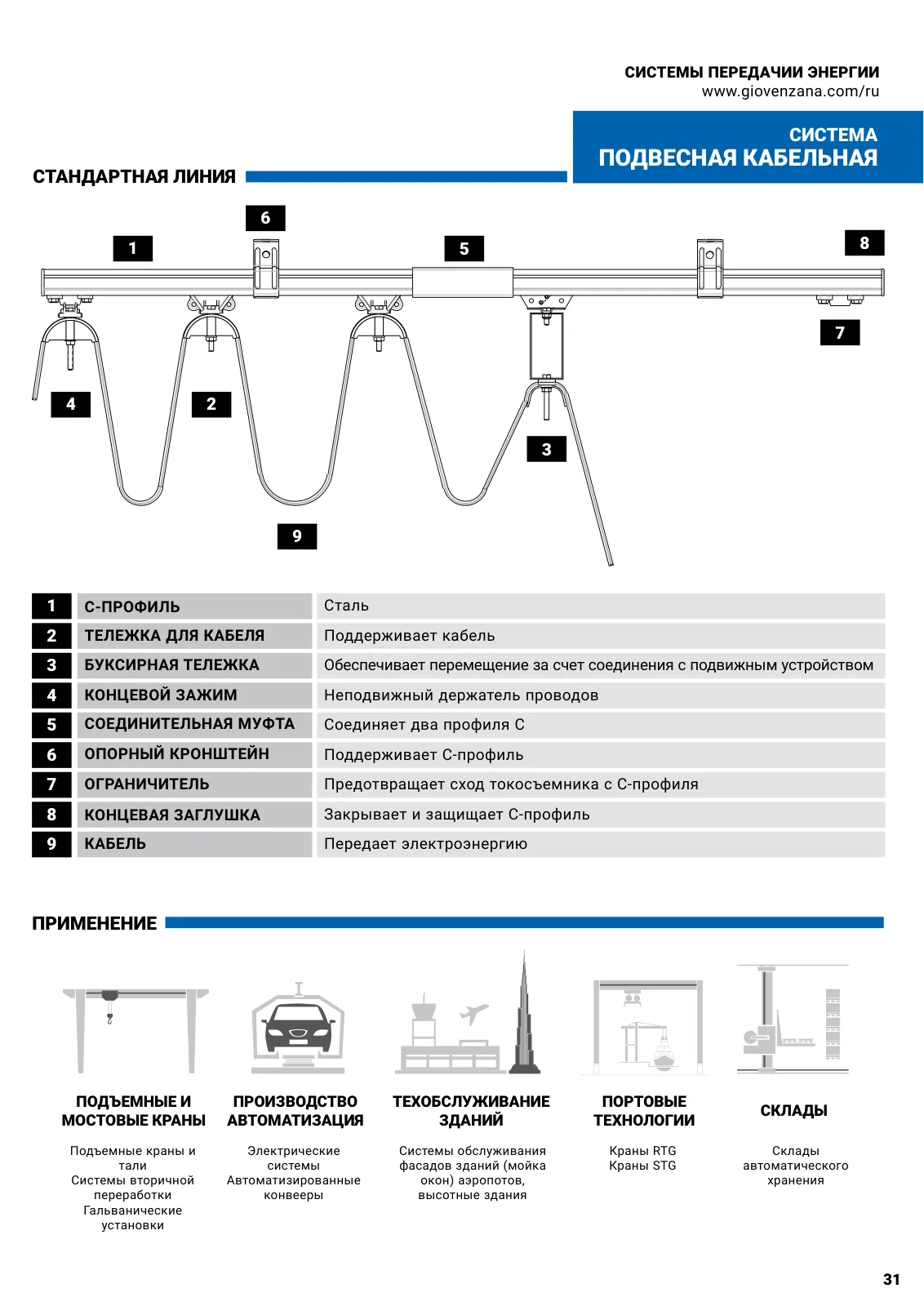

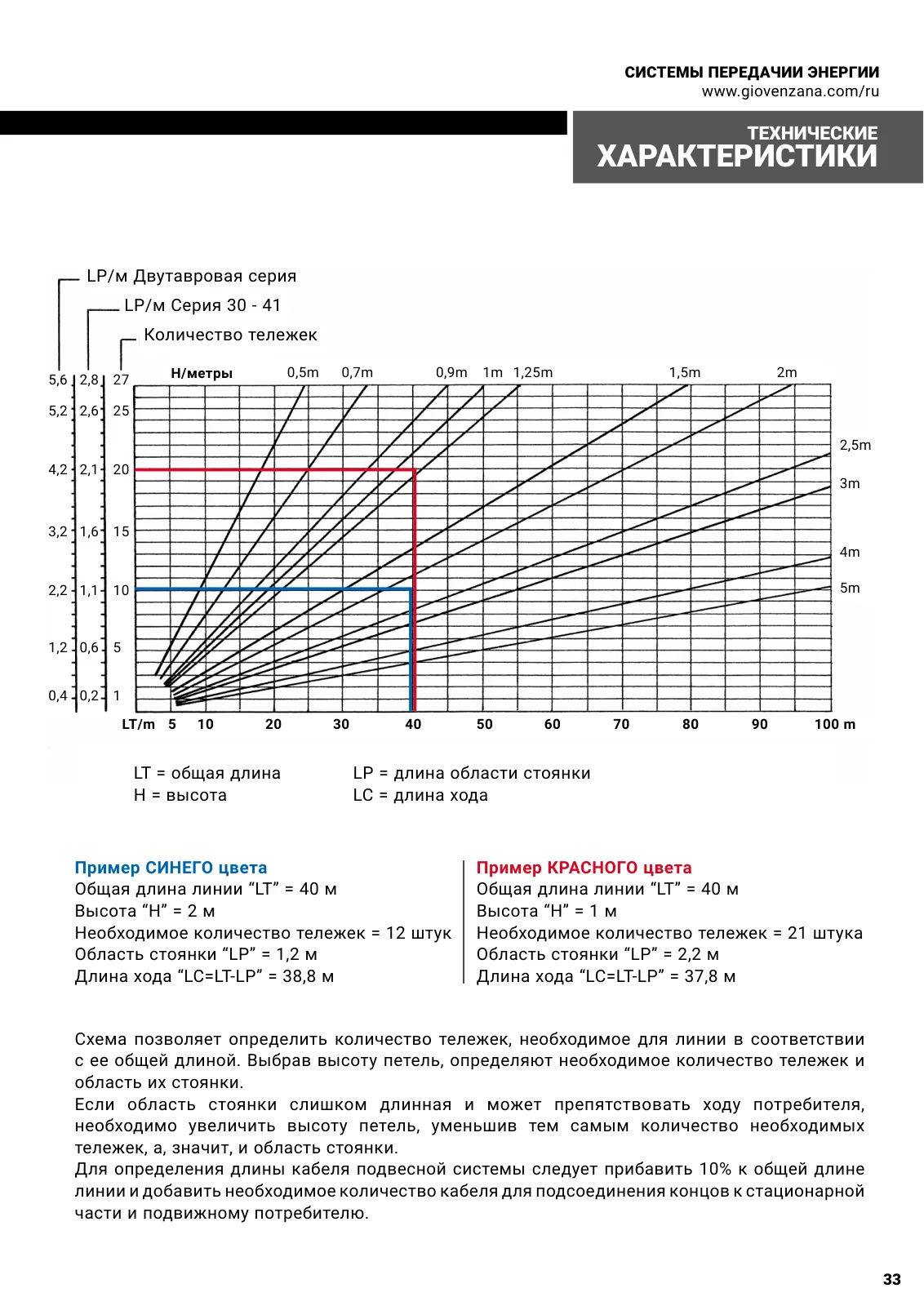

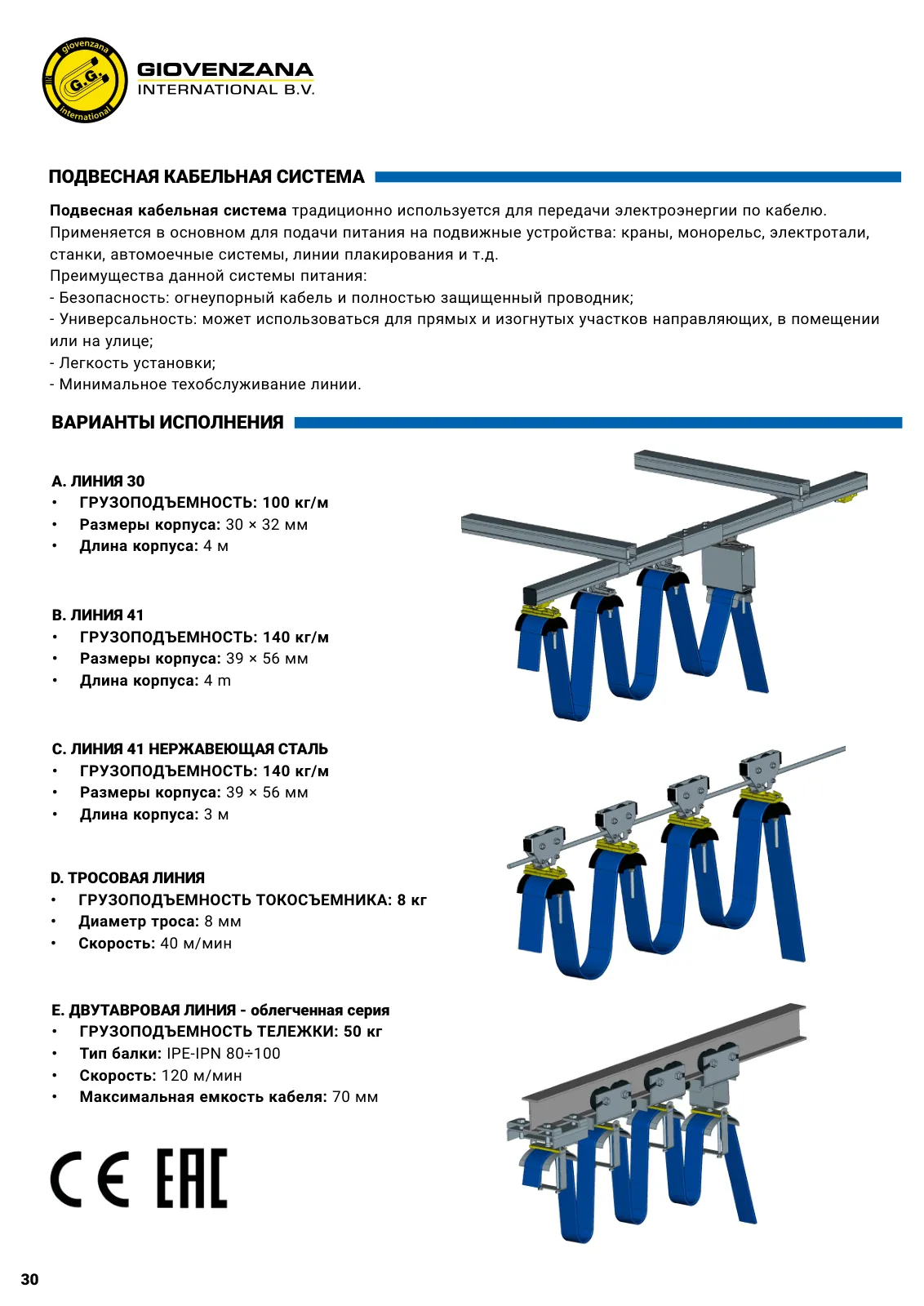

Технические данные, таблицы и чертежи
Страницы каталога производителя. Нажмите на изображение, чтобы увеличить его.
