Концевые выключатели с поворотным механизмом FGR: общие сведения
Серия концевых выключателей с поворотным механизмом FGR от Giovenzana предназначена для точного управления перемещением промышленного оборудования через зубчатую передачу и кулачковый механизм.
Концевые выключатели серии FGR обеспечивают управление перемещением машин и механизмов путем измерения угла поворота или числа оборотов вала. Устройство передает обороты на кулачковый механизм, который приводит в действие микропереключатели для остановки или запуска двигателя при достижении заданных пределов.
Зубчатая передача с различными передаточными отношениями позволяет гибко настраивать конечные положения и опорные точки. Каждый кулачок оснащен независимым регулировочным винтом, а валы изготовлены из нержавеющей стали для защиты от износа и коррозии. Резиновый уплотнитель по периметру корпуса обеспечивает высокую степень защиты от пыли и влаги.
Выключатели применяются в подъемных механизмах, промышленных воротах, театральных подъемниках и ветроэнергетических установках. Ассортимент включает различные типы кулачков, потенциометры и датчики угла поворота для решения конкретных задач автоматизации.
- Зубчатая передача с широким диапазоном передаточных отношений
- Индивидуальная настройка каждого кулачка микрометрическим винтом
- Валы из нержавеющей стали с защитой от коррозии
- Высокая степень защиты корпуса IP65 или IP66
- Принудительное размыкание контактов для функций безопасности
- Оптимизированное внутреннее пространство для быстрого подключения кабелей
- Широкий выбор стандартных и индивидуальных форм кулачков
- Возможность комбинирования с потенциометрами и датчиками угла поворота
| Степень защиты корпуса | IP65 / IP66 |
| Номинальное напряжение изоляции Ui | 250 В |
| Номинальный ток термической стойкости Ith | 8 А |
| Рабочая температура окружающей среды | -25°C ... +70°C |
| Материал вала и направляющих | Нержавеющая сталь |
| Тип микропереключателей | Микрометрический регулируемый роликовый рычаг |
Для запроса стоимости направьте запрос на почту kontakt@trolleynyi-shinoprovod.ru
Технические данные, таблицы и чертежи

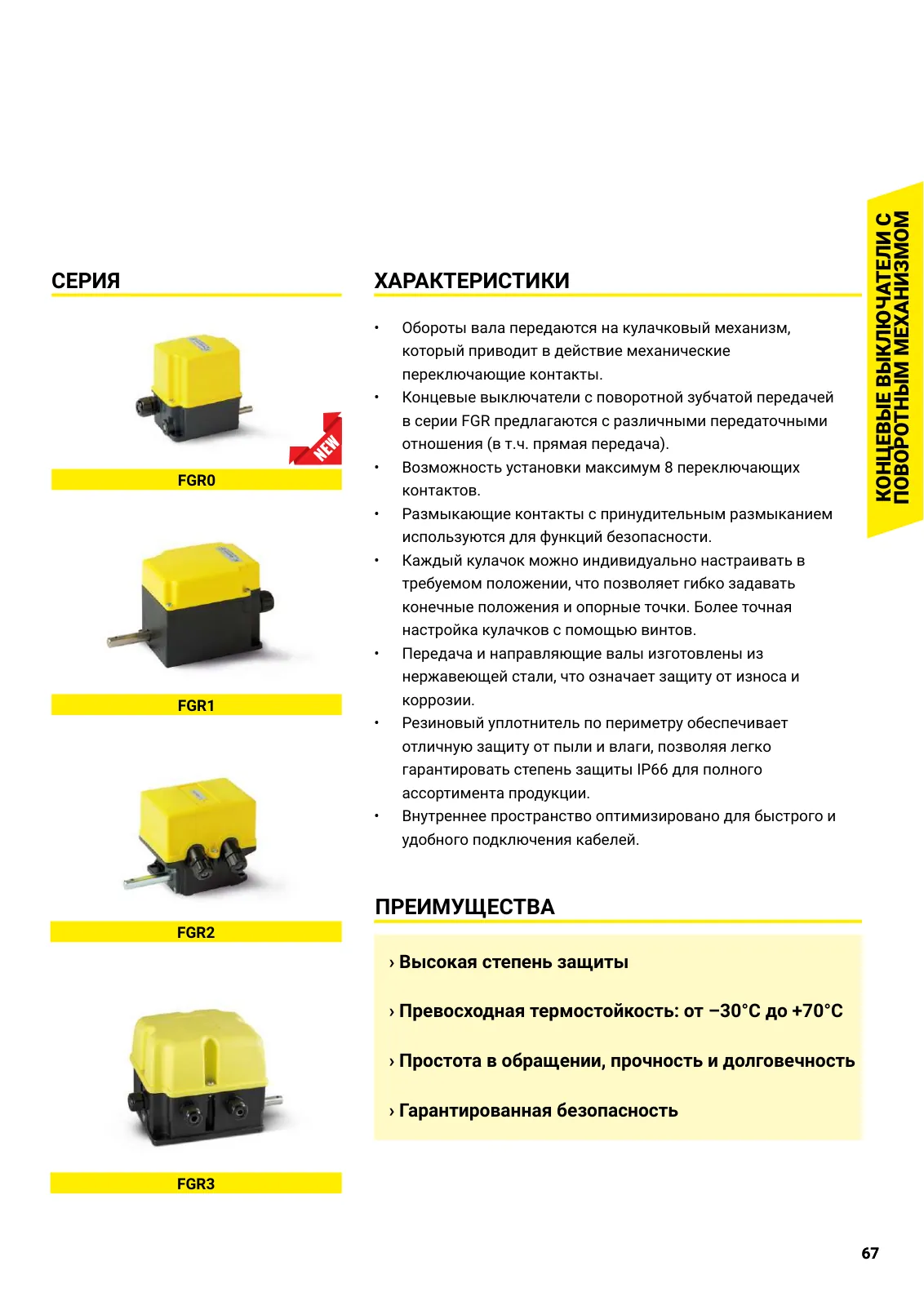

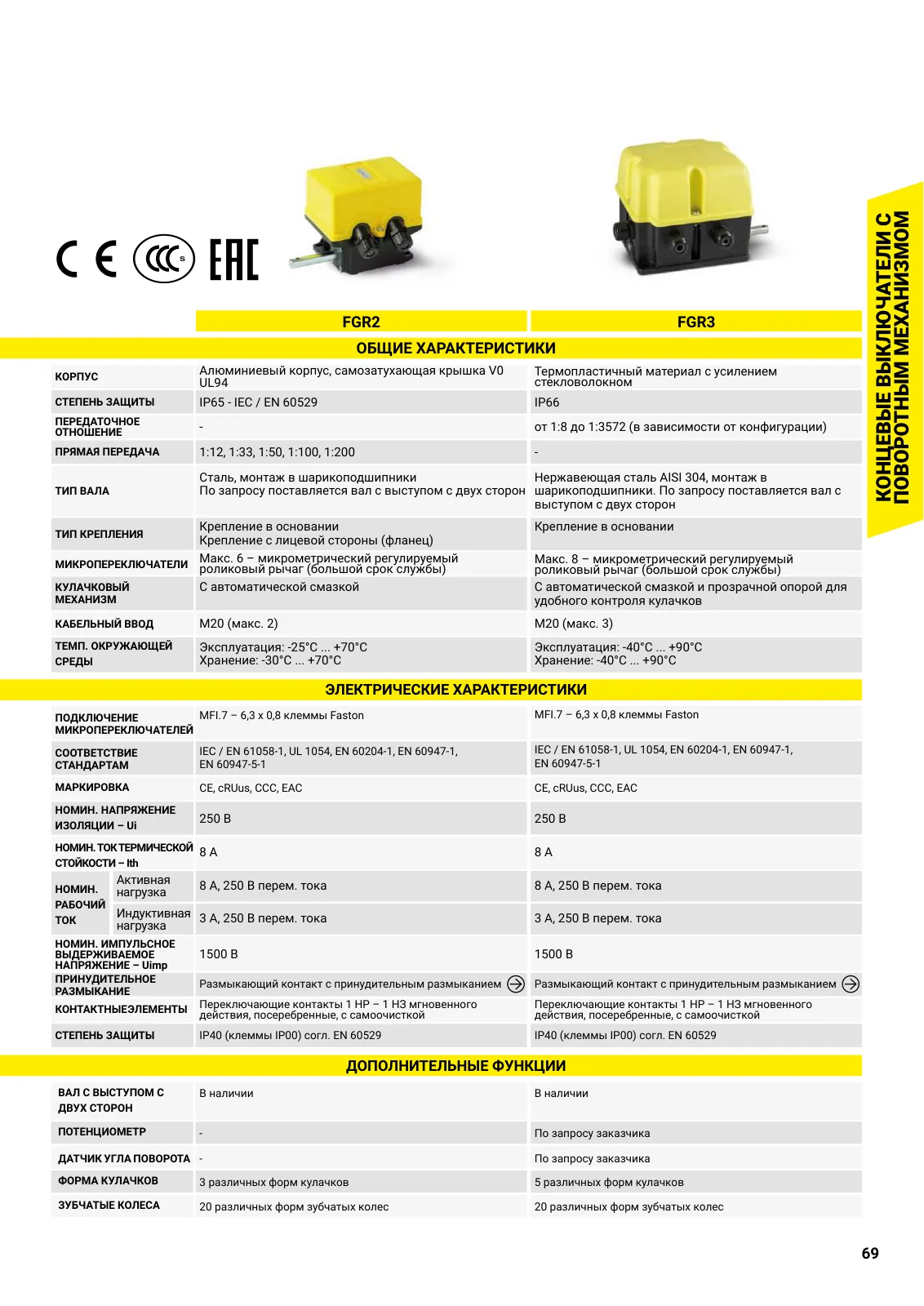

Страницы каталога производителя. Нажмите на изображение, чтобы увеличить его.
