Phoenix: комплектующие, корпуса, технические данные
Phoenix: комплектующие, корпуса, технические данные.
Раздел содержит комплектующие для сборки кулачковых переключателей Phoenix. В ассортимент входят рукоятки различных размеров и цветов (черный, красный), сменные галеты, удлинительные валы и мягкие кожухи. Доступны уплотнители класса IP65 и крепежные ключи для центрального крепления.

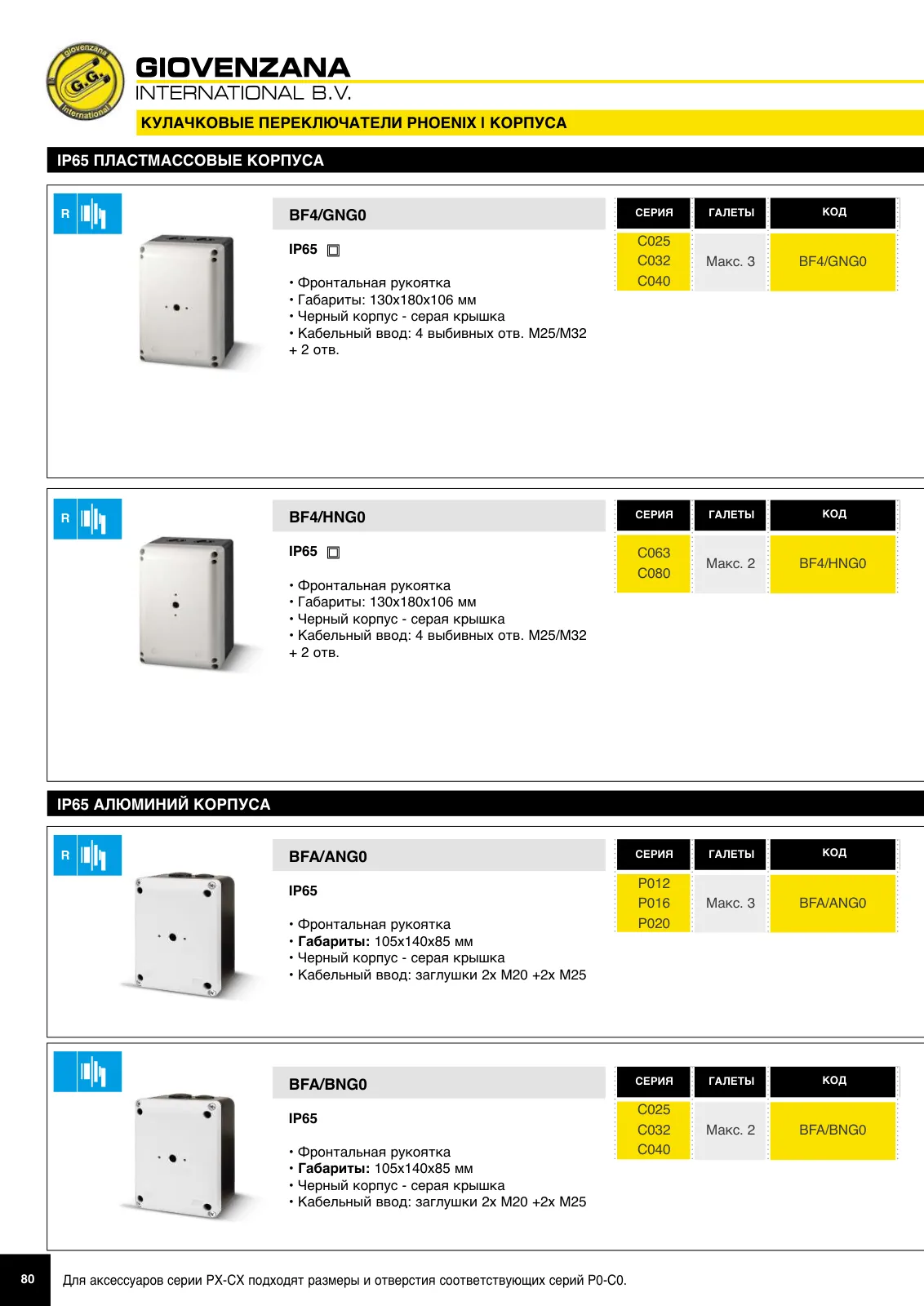

Представлены корпуса из пластика и алюминия с фронтальными или боковыми рукоятками. Пластиковые модели имеют размеры от 75x75x60 мм до 130x180x106 мм, алюминиевые — 105x140x85 мм. Все корпуса обеспечивают степень защиты IP65 и оснащены кабельными вводами типа M20, M25, M32 или Pg16.
- Степень защиты IP40, IP65 и IP00
- Материалы корпусов: пластик и алюминий
- Рабочая температура от -40 до +85 °C
- Клеммы с винтовым зажимом
- Углы поворота рукоятки 30°, 45°, 60°, 90°
- Сертификация CE, cUL, CCC, EAC
| Степень защиты | IP40 - IP65 |
| Рабочая температура | -40 ... +85 °C |
| Кабельный ввод | M20, M25, M32, Pg16 |
| Момент затяжки клемм | 0.8 - 1.2 Нм |
| Сечение проводников | 0.75 - 2.5 мм² |

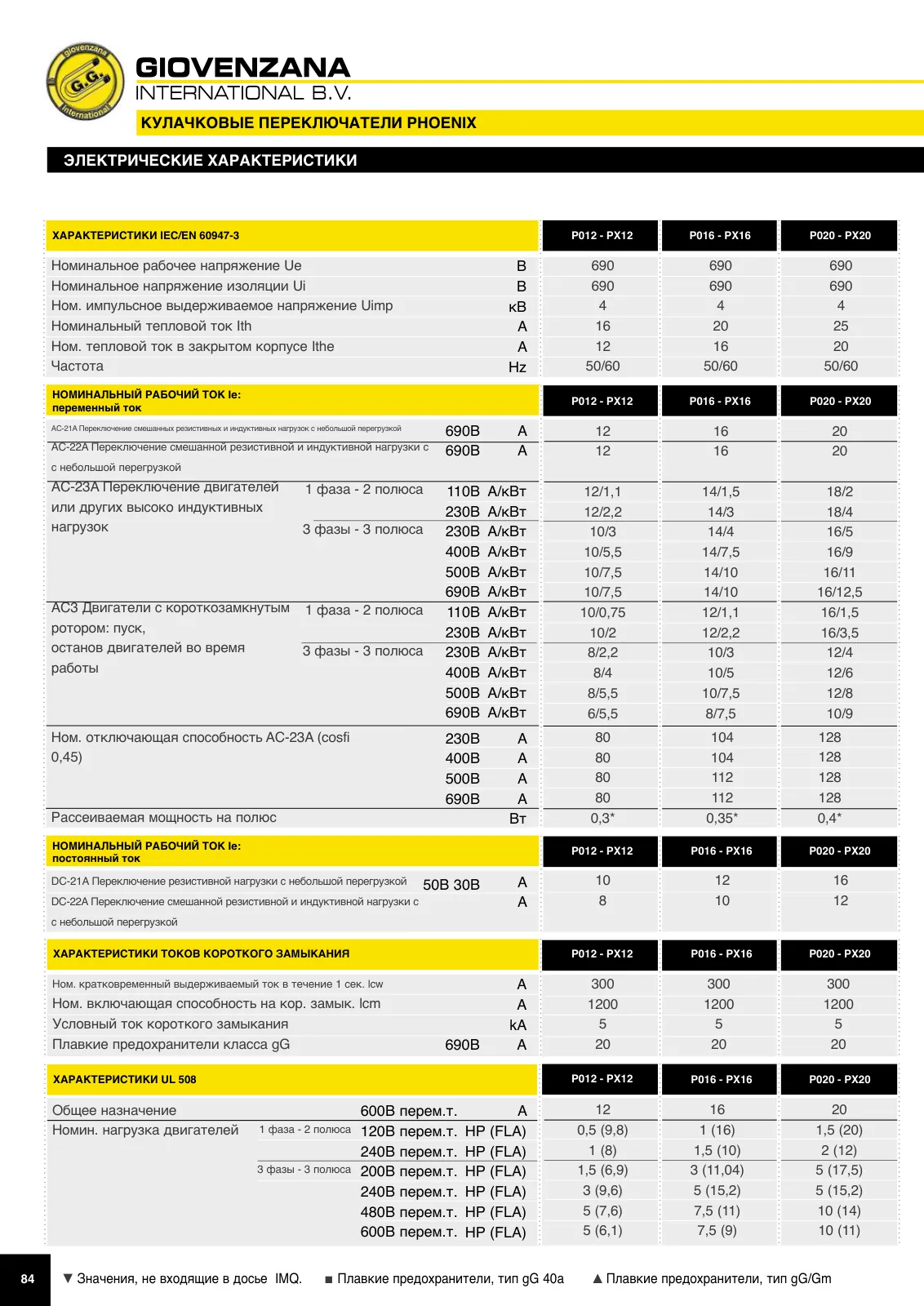

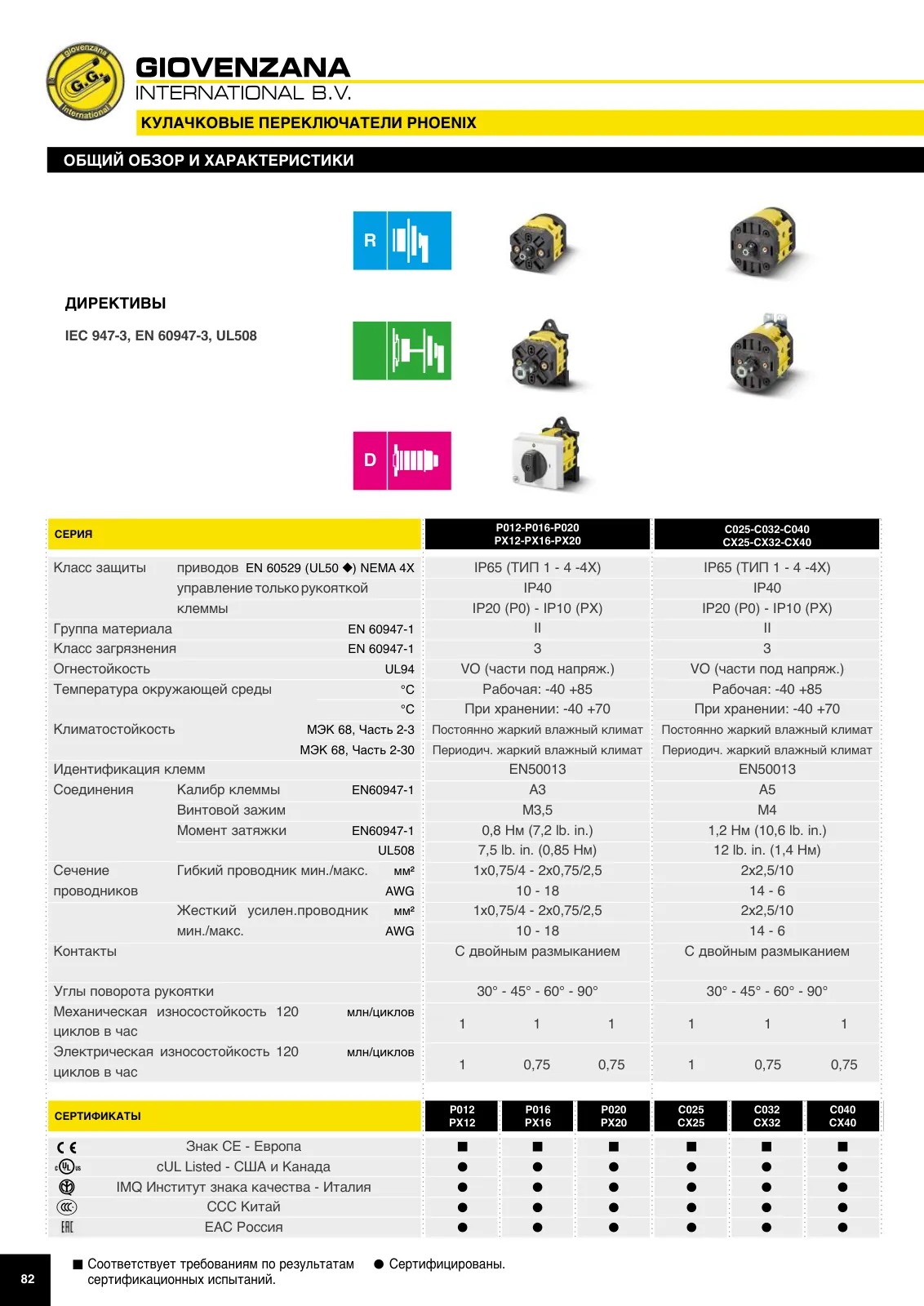

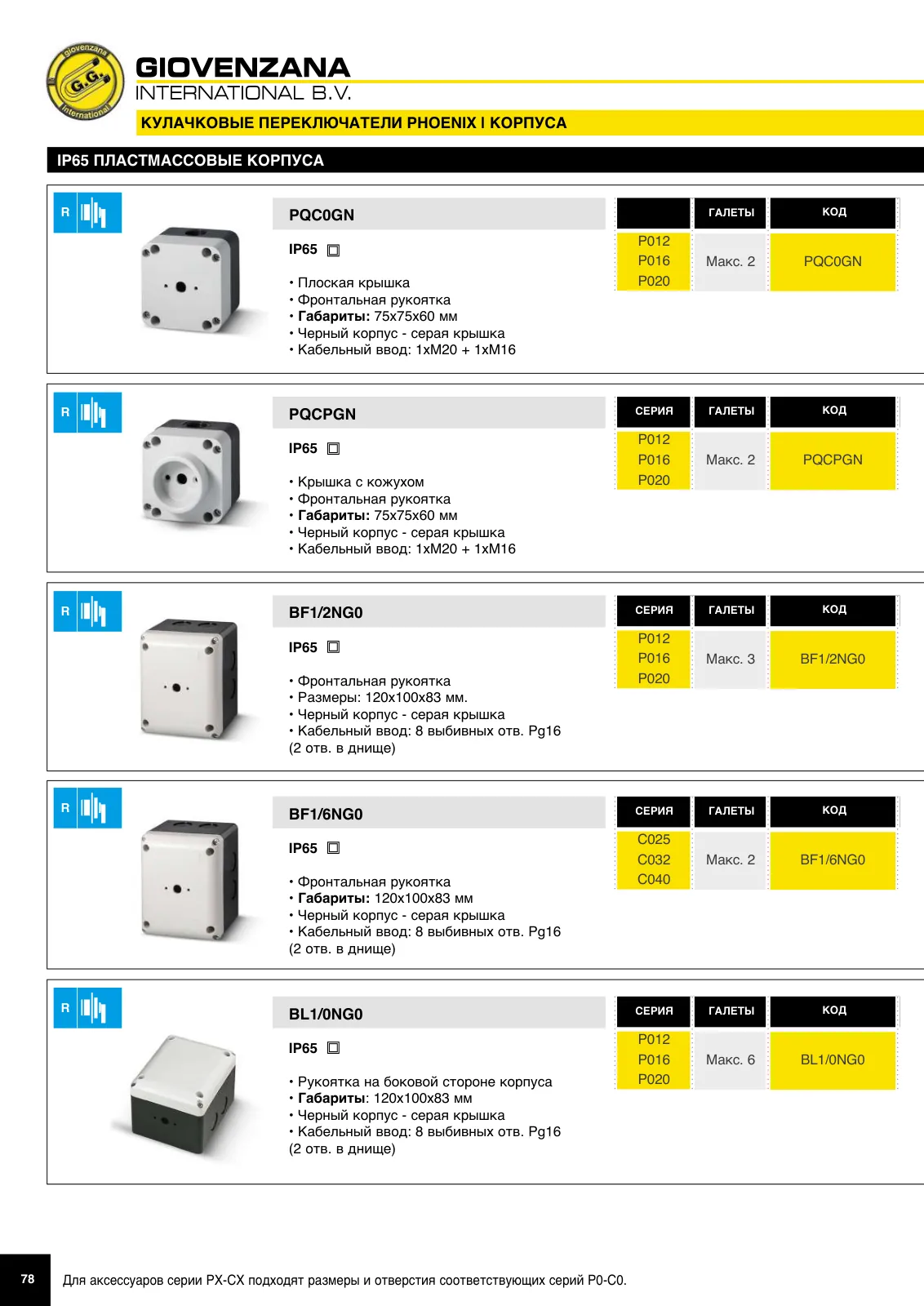

Технические данные, таблицы и чертежи

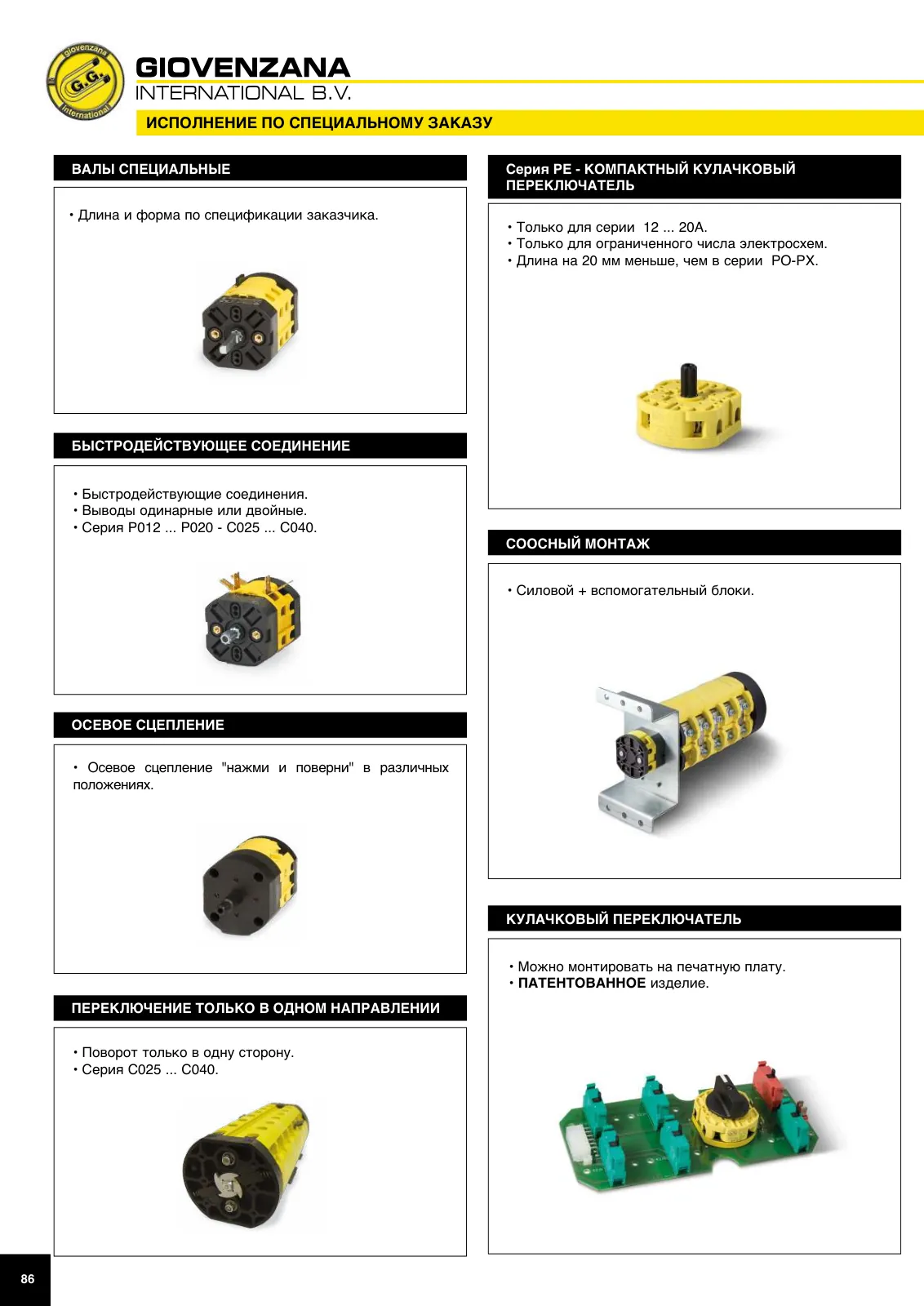

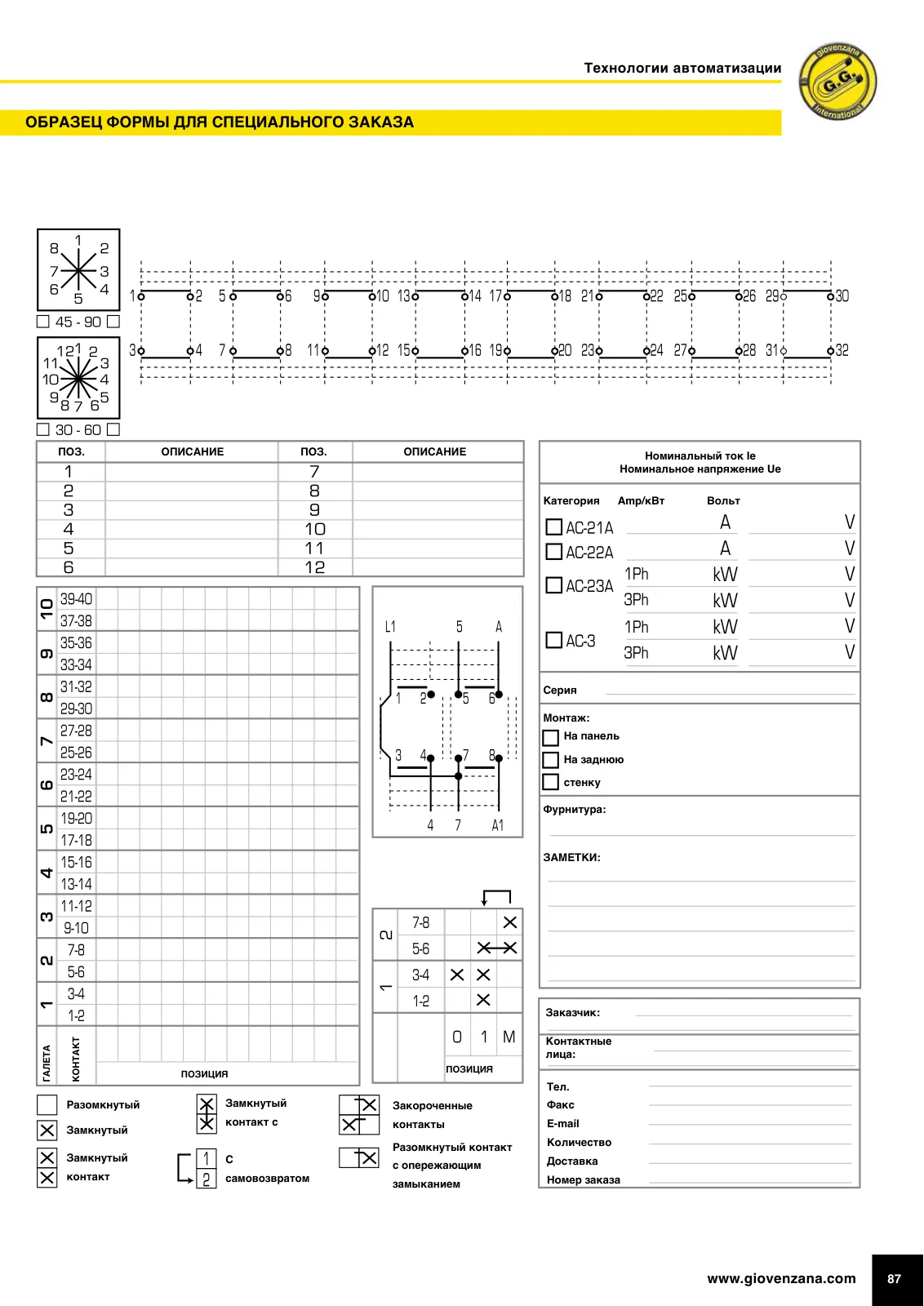

Страницы каталога производителя. Нажмите на изображение, чтобы увеличить его.
Изделия серии Phoenix: комплектующие, корпуса, технические данные
Показано 29 из 29
Рукоятка класса R, серия IP40, черный, ø40xL50
P012...20
Рукоятка класса R, серия IP40, черный, ø44xL68
C025...40
Рукоятка класса R, серия IP40, черный, ø50xL68
C063...80
Рукоятка класса R, серия G125, черный, ø50xL115
G125
Рукоятка класса R, серия G200, красный, ø50xL115
G200
Кожух P012-P020, макс. 3 галеты, диаметр 65
11706031
Кожух C025-C040, макс. 3 галеты, диаметр 85
20101005
Удлинитель P012-P020, 2 галеты, диаметр 65
11702038
Удлинитель C025-C040, 2 галеты, диаметр 85
11706332
Мягкий кожух P012-P020, макс. 3 галеты, диаметр 65
20101007
Уплотнитель IP65 для серии P012
2800012
Уплотнитель IP65 для серии C032
15000015
Уплотнитель IP65 для серии C080
15010016
Вал для кулачковых переключателей, тип B, серия P016, L=185 мм
20401089
Вал для кулачковых переключателей, тип B, серия C032, L=300 мм
20401164
Кожух/рукоятка для вала блокировки двери, серия 12...40
11706094
Кожух bypass ø50 запираемый, крепление винтовое
PPF3-4
Кожух bypass ø50 запираемый, крепление винтовое
PPF3-5
Кожух bypass ø50 запираемый, крепление винтовое
PPF3-6
Кожух bypass ø50 запираемый, крепление винтовое
PPF3-7
Комплект адаптера IP65 для серии 12...40
КОМПЛЕКТ36/48
Корпус IP65 пластиковый плоская крышка
P012
Корпус IP65 пластиковый фронтальная рукоятка
P016
Корпус IP65 пластиковый фронтальная рукоятка
P020
Корпус IP65 пластиковый фронтальная рукоятка
C025
Корпус IP65 пластиковый фронтальная рукоятка
C032
Корпус IP65 пластиковый фронтальная рукоятка
C040
Корпус пластиковый IP65, макс. 2 галеты
C063
Корпус пластиковый IP65, макс. 2 галеты
C080
