Концевые выключатели Giovenzana FGR0, FGR1, FGR2 и FGR3: как выбрать

Концевой выключатель с поворотным механизмом нужен там, где перемещение механизма удобнее измерять числом оборотов или углом поворота вала, чем положением упора: лебёдки, краны, ворота, приводы крыш. Статья помогает выбрать между сериями Giovenzana FGR0, FGR1, FGR2 и FGR3: что у них общего, чем они отличаются, как читать код заказа и какие микропереключатели и кулачки в них применяются.

Как работает выключатель с поворотным механизмом

Вал выключателя соединён с вращающимся узлом, например с барабаном лебёдки. Через зубчатую передачу с заданным передаточным отношением вал вращает систему кулачков. Каждый кулачок воздействует на свой микропереключатель и запускает или останавливает двигатель после определённого числа оборотов. Для каждого кулачка есть независимый регулирующий винт, поэтому момент срабатывания каждого микропереключателя настраивается отдельно.

Такая схема описана в каталоге для серии FGR0: устройство контролирует число оборотов вращающихся компонентов или угловое положение в промышленном и строительном оборудовании, чаще всего в небольших подъёмных кранах, а также подходит для управления автоматизированными дверями и крышами теплиц. Серия FGR3, по каталогу, предназначена для управления перемещением промышленного оборудования, когда длина перемещения измеряется по углу поворота и (или) числу оборотов вала; в качестве областей применения названы подъёмные краны и ветроэнергетические установки.

Что общего у всех серий

• Микропереключатели с контактами 1 замыкающий и 1 размыкающий, мгновенного действия, посеребрёнными и самоочищающимися. Размыкающий контакт — с принудительным размыканием.
• Номинальное напряжение изоляции 250 В, номинальный тепловой ток 8 А.
• Номинальный рабочий ток: 8 А при 250 В переменного тока для активной нагрузки и 3 А при 250 В переменного тока для индуктивной.
• Номинальное импульсное выдерживаемое напряжение 1500 В.
• Соответствие стандартам IEC/EN 61058-1, UL 1054, EN 60204-1, EN 60947-1 и EN 60947-5-1.
• Маркировка CE, cRUus, CCC и EAC.
• Возможность крепления в основании и с лицевой стороны (фланец) и исполнение с валом с выступом с двух сторон.

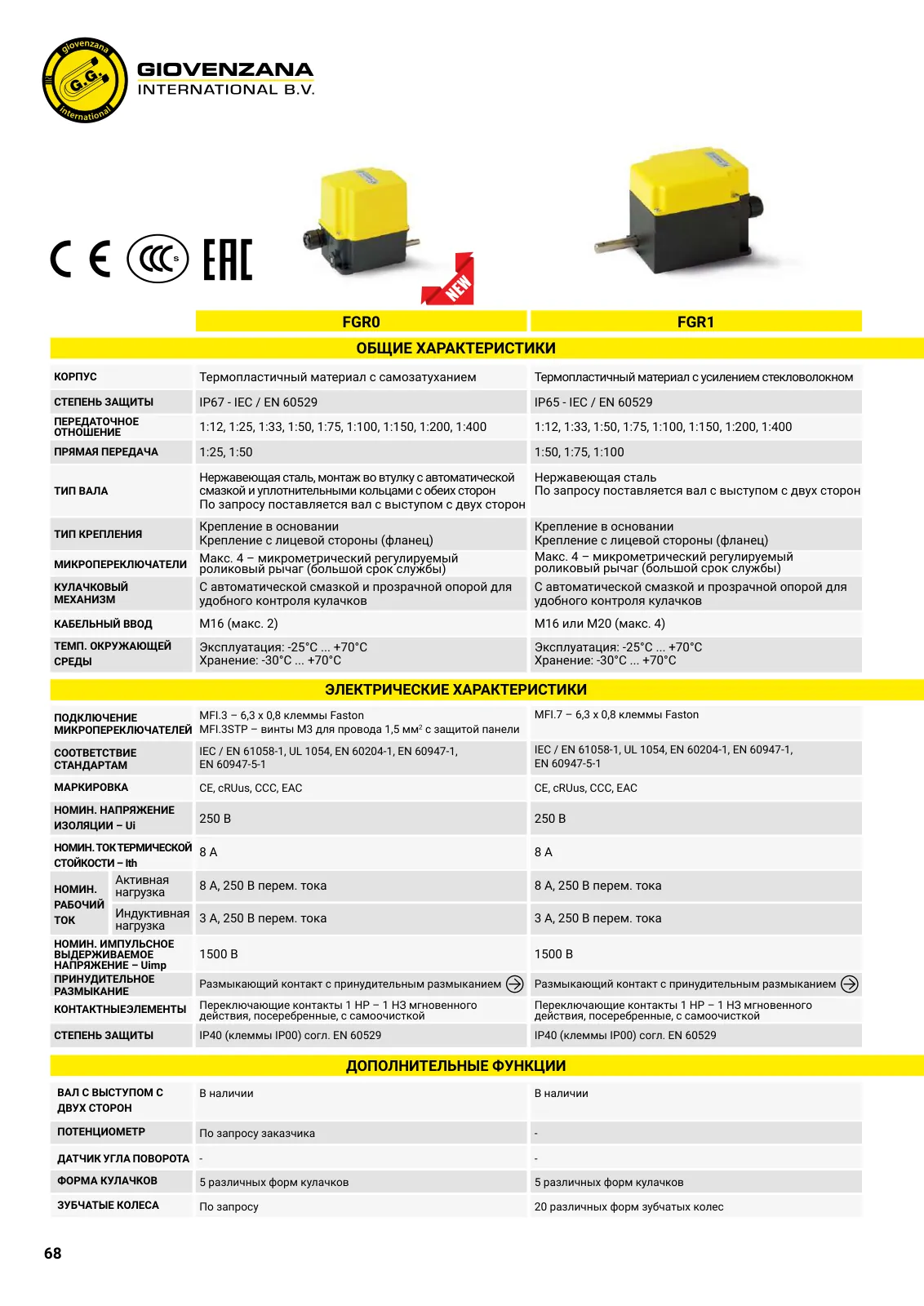

Сравнение серий

У FGR0 передаточные отношения в таблице каталога: 1:12, 1:25, 1:33, 1:50, 1:75, 1:100, 1:150, 1:200 и 1:400, прямая передача — 1:25 и 1:50. У FGR1: 1:12, 1:33, 1:50, 1:75, 1:100, 1:150, 1:200 и 1:400, прямая передача — 1:50, 1:75 и 1:100.

Как выбрать серию

По условиям эксплуатации

Если выключатель устанавливается на открытом воздухе или в сырой среде, определяющей будет степень защиты. FGR0 имеет IP67, FGR3 — IP66, FGR1 и FGR2 — IP65. Для широкого диапазона температур (от −40 до +90 °C) подходит только FGR3. Серия FGR2 выпускается в алюминиевом корпусе с самозатухающей крышкой.

По числу точек срабатывания

Число микропереключателей равно числу независимо настраиваемых точек. Для простой задачи «остановить в двух крайних положениях» достаточно двух микропереключателей (FGR0 в исполнении на 2). Если нужны дополнительные точки — замедление перед остановкой, аварийный конец, сигнал положения, — берут исполнения на 4, 6 или 8 микропереключателей: FGR1 и FGR0 — до четырёх, FGR2 — до шести, FGR3 — до восьми. В каталоге указана и конфигурация FGR3 с потенциометром.

По передаточному отношению

Передаточное отношение связывает число оборотов вала и поворот кулачков. Чем больше отношение, тем больше оборотов вала укладывается в полный поворот кулачка и тем длиннее ход, который можно контролировать. Подбирают его по полному числу оборотов барабана или вала на всём пути перемещения с запасом. FGR3 позволяет выбрать от 1:8 до 1:3572, FGR0 и FGR1 — до 1:400. Отдельно в каталоге указаны варианты с прямой передачей (у FGR0 — 1:25 и 1:50, у FGR1 — 1:50, 1:75 и 1:100, у FGR2 — 1:12, 1:33, 1:50, 1:100 и 1:200); подходит ли такой вариант для вашей схемы, уточните при запросе.

Как читать код заказа FGR2

В серии FGR2 используется чёткая структура кода: FGR2 N 006 B 6.

Стандартная кодировка: номер 006 — передаточное отношение 1:12, 007 — 1:33, 008 — 1:50, 009 — 1:100, 010 — 1:200. Например, FGR2N006 — 1:12 с четырьмя микропереключателями, FGR2N0076 — 1:33 с шестью, FGR2N008B — 1:50 с валом с двух сторон, FGR2N010B6 — 1:200, вал с двух сторон и шесть микропереключателей. Коды FGR0 (например, FGR0-0012B-4A) и FGR1 (например, FGR100124) приведены в таблицах на страницах серий.

Форму кулачков также выбирают по задаче: стандартный вариант — кулачок с углом 30° (A), а для других режимов предусмотрены варианты B (15°) и C (90°). В разделе аксессуаров каталога есть кулачки различной формы для FGR0 и FGR2 и зубчатые колёса с металлической втулкой.

Монтаж и эксплуатация

1. Выберите тип крепления: в основании или с лицевой стороны (фланец FLG для FGR2 поставляется отдельно).
2. Подключите вал так, чтобы он вращался за весь рабочий ход механизма, и проверьте соответствие передаточного отношения.
3. Настройте положение каждого кулачка независимым регулирующим винтом при подключённой цепи управления.
4. Проведите проверку срабатывания каждого микропереключателя в обоих направлениях.
5. Используйте кабельные вводы, соответствующие серии, и сохраните степень защиты при подключении.

Руководства FGR0, FGR1, FGR2 и FGR3 на русском языке опубликованы в разделе «Каталоги».

Когда нужна другая серия

Если требуется контролировать конкретное положение — упор, платформу, каретку, а не число оборотов, — рассмотрите позиционные концевые выключатели FFH, FCR, FFH2C-1 и FCP245, а также термопластиковые выключатели FTN и микровыключатели MFI.

Как подобрать

Пришлите тип механизма, число оборотов на полный ход, нужное число точек срабатывания, условия среды (температура, влажность, пыль) и тип монтажа. По этим данным подберём серию, передаточное отношение и код. Запрос на почту kontakt@trolleynyi-shinoprovod.ru; все серии — в разделе «Концевые и позиционные выключатели».
