Компоненты панели управления лифта
Линейка компонентов панели управления лифтами Giovenzana включает посты ревизии, устройства шунтирования дверей и кулачковые переключатели для монтажа на DIN-рейку.
Раздел предлагает специализированные компоненты для систем управления лифтами. В него входят посты ревизии с кнопками направления хода, аварийного останова и селекторами режимов работы. Корпуса устройств обеспечивают степень защиты IP65 и оснащаются кабельными вводами M20x1,5.
Ассортимент дополнен устройствами шунтирования дверей шахты и кабины, выполненными в виде кулачковых переключателей. Эти компоненты доступны для установки на DIN-рейку или в корпусные исполнения с защитными пластинами. Переключение осуществляется под углами 45 или 90 градусов.
- Посты ревизии с кнопками ВВЕРХ, ВНИЗ и аварийного останова
- Устройства шунтирования дверей шахты и кабины
- Кулачковые переключатели для монтажа на DIN-рейку
- Корпусные устройства с защитными пластинами в комплекте
- Степень защиты IP65 для постов управления
- Варианты углов переключения 45° и 90°
- Маркировка режимов NORMAL, INSPECTION, BYPASS
- Кабельные вводы M20x1,5
| Степень защиты постов | IP65 |
| Тип кабельного ввода | M20x1,5 |
| Угол переключения кулачковых выключателей | 45°, 90° |
| Количество положений | 2, 3, 4 |
| Материал защитной пластины | В комплекте |
| Тип монтажа устройств шунтирования | DIN-рейка, корпус |

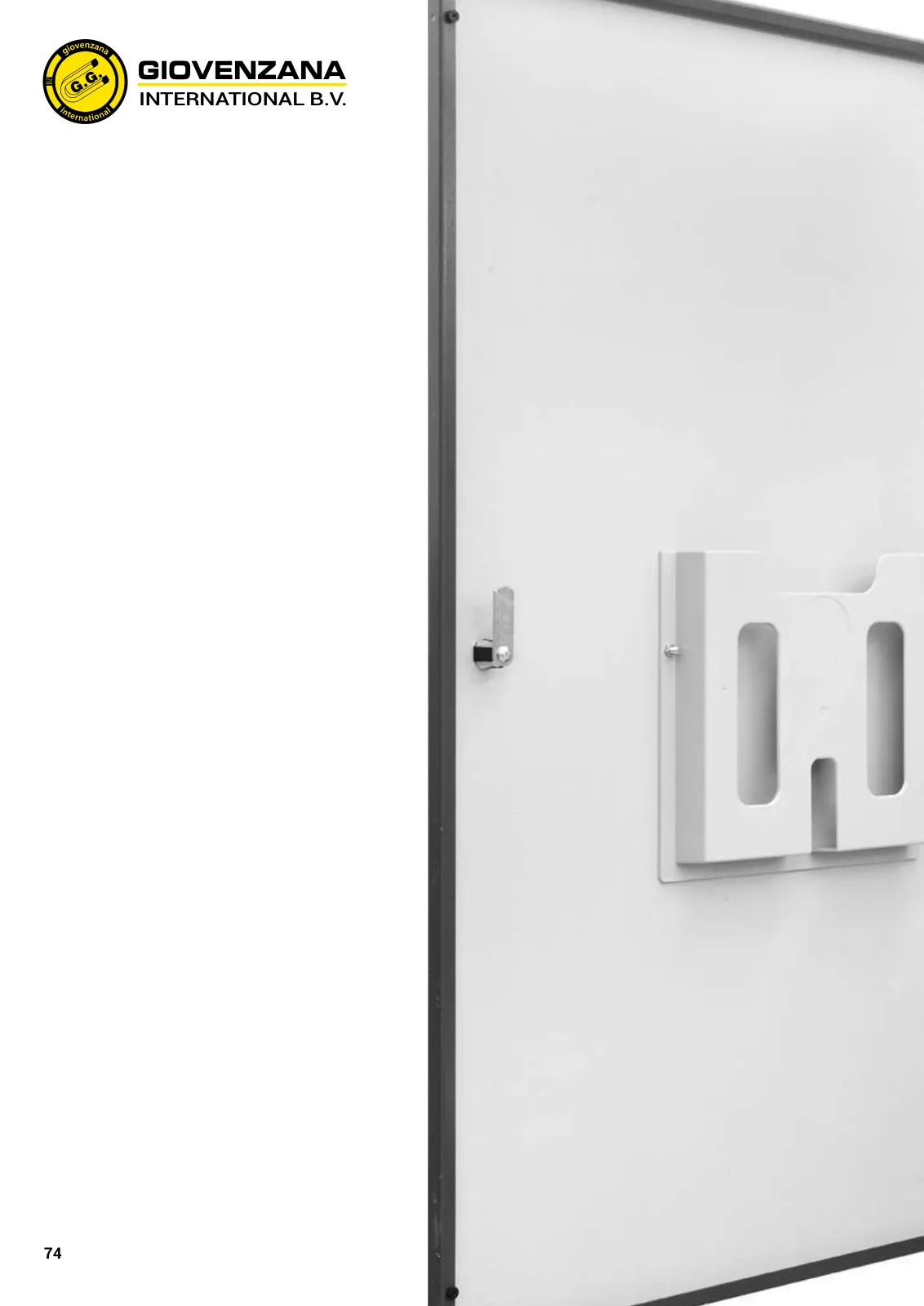

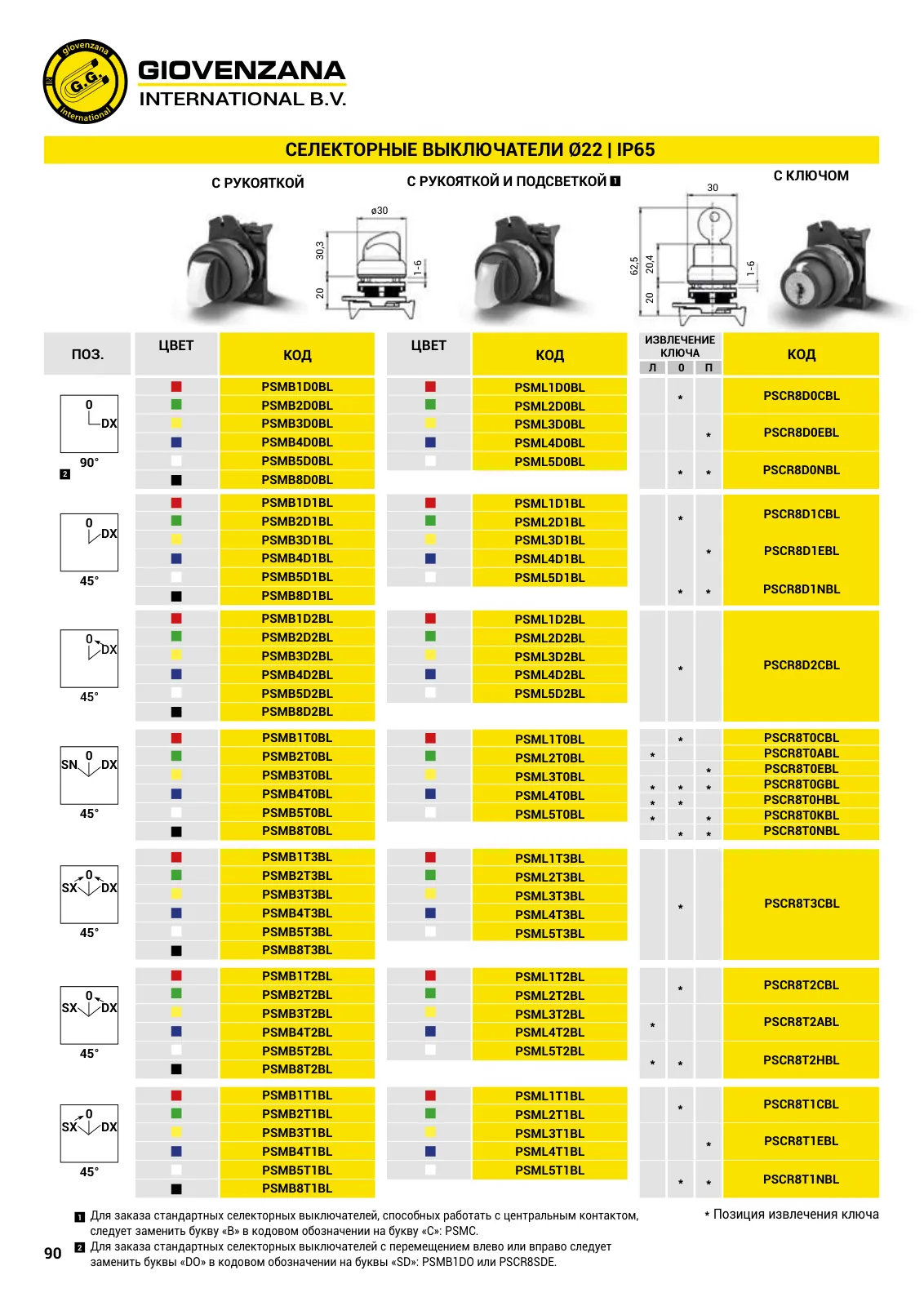

Технические данные, таблицы и чертежи
Страницы каталога производителя. Нажмите на изображение, чтобы увеличить его.
Изделия серии Компоненты панели управления лифта
Показано 97 из 97
Кнопка ВВЕРХ
TLP2

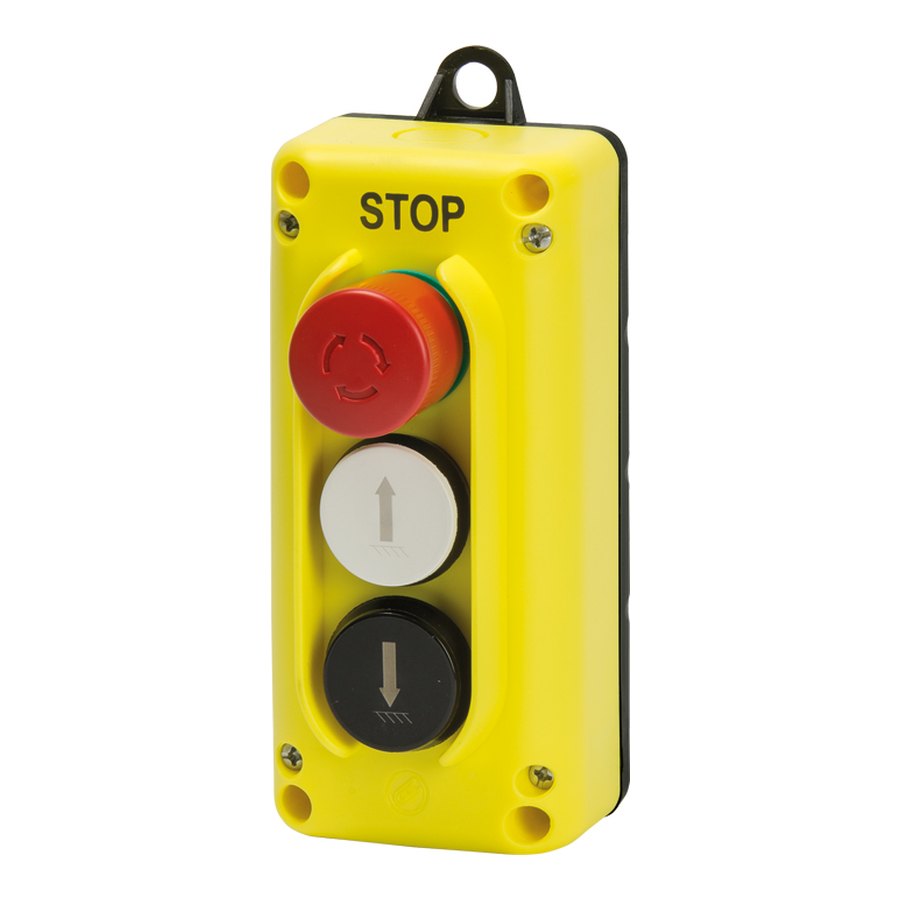

Кнопка ВВЕРХ
TLP3.B
Селектор 0-1
TLP3.D
Кожух для настенного кронштейна (белый)
16000061
Кожух для настенного кронштейна (черный)
16000062
Кнопка аварийной остановки ø30 повернуть
TLP4.A
Кнопка аварийной остановки ø40 нажимная-вытяжная
TLP4
Кулачковый переключатель для кнопок ХОД/ВВЕРХ/ВНИЗ
TLP4S006
Двойная кнопка аварийной остановки
GM266

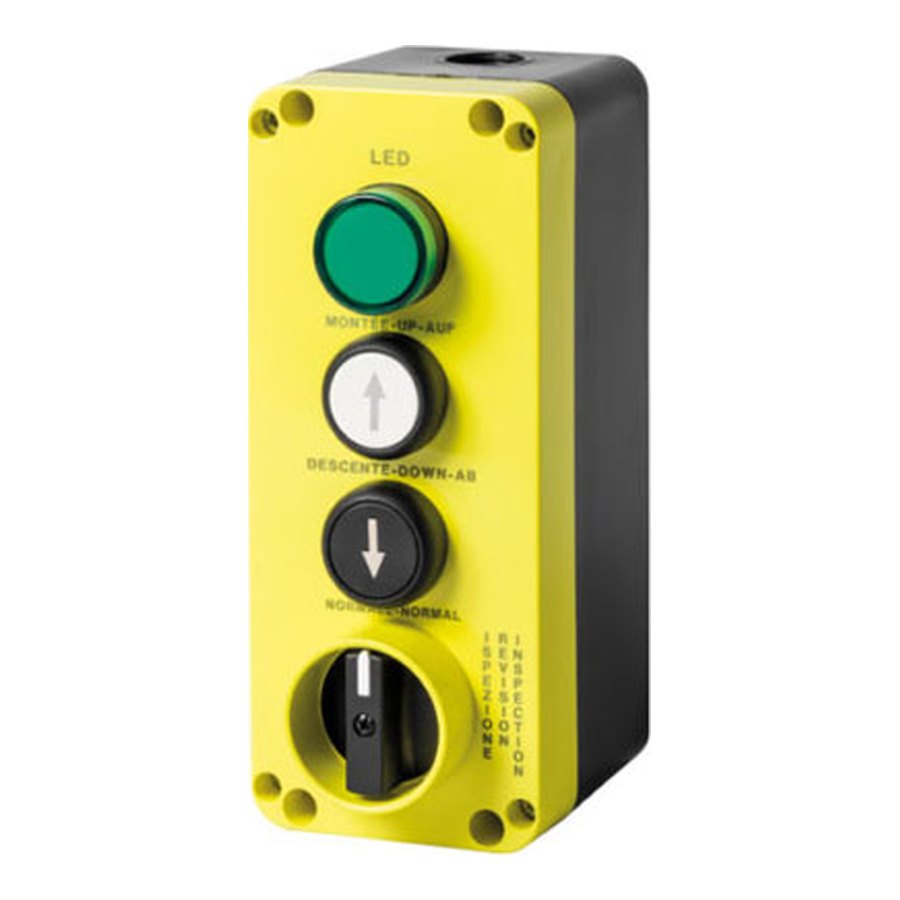

Кнопка ВВЕРХ утапливаемая, с самовозвратом, белая
GM483
Кнопка ВНИЗ утапливаемая, с самовозвратом, черная
GM488
Кулачковый переключатель шунта дверей
GM092BYPASS
Кулачковый переключатель шунта дверей (нормальное)
GM092BYPASS-01
Кулачковый переключатель шунта дверей (нормальное)
GM092BYPASS-02
Кулачковый переключатель 0-1
GM092BYPASS-03
Кулачковый переключатель 1-0-2
GM092BYPASS-04
Кулачковый переключатель 0-1
GM092BYPASS-05
Кулачковый переключатель 1-0-2
GM092BYPASS-06
Кулачковый переключатель 1-0-2, угол 45°, 3 положения
P0122869S
Кулачковый переключатель, угол 90°, 4 положения
P0162718S
Кулачковый переключатель 1-0-2, 90°, 3 положения
P0162671S
Защитная пластина в комплекте
KIT-018P-BYP-B01
Кулачковый переключатель 1-0-2, этаж-норм.-кабина
P0162807S
Защитная пластина в комплекте
KIT-018P-BYP-B07
Кулачковый переключатель 0-1-2-3, 45°, 4 положения
P0162830S
Защитная пластина в комплекте
KIT-018P-BYP-B
Выключатель нагрузки SQ025, 32 А, 3 полюса
SQ025003BC10
Выключатель нагрузки SQ032, 40 А, 3 полюса
SQ032003BC10
Выключатель нагрузки SQ040, 63 А, 3 полюса
SQ040003BE10
Выключатель нагрузки SQ063, 80 А, 3 полюса
SQ063003BE10
Выключатель-разъединитель SQ025, 2 полюса, 25 А
SQ025002DL1N
Выключатель-разъединитель SQ025, 3 полюса, 25 А
SQ025003DL1N
Выключатель-разъединитель SQ032, 2 полюса, 40 А
SQ032002DL1N
Выключатель-разъединитель SQ032, 3 полюса, 40 А
SQ032003DL1N
Выключатель-разъединитель SQ040, 2 полюса, 63 А
SQ040002DL5N
Выключатель-разъединитель SQ040, 3 полюса, 63 А
SQ040003DL5N
Выключатель-разъединитель SQ063, 2 полюса, 80 А
SQ063002DL5N
Выключатель-разъединитель SQ063, 3 полюса, 80 А
SQ063003DL5N
Выключатель-разъединитель SQN125, 3 полюса, 125 А
SQN125003B
Выключатель-разъединитель SQN160, 3 полюса, 160 А
SQN160003B
Выключатель нагрузки REGOLUS
SQ025
Выключатель нагрузки REGOLUS
SQ032
Выключатель нагрузки REGOLUS
SQ040
Выключатель нагрузки REGOLUS
SQ063
Выключатель нагрузки REGOLUS
SQN125
Выключатель нагрузки REGOLUS
SQN160
Доп. полюс НЗ для SQ025/SQ032
SQ025AFPB
Доп. полюс НЗ для SQ025/SQ032
SQ032AFPB
Доп. полюс НЗ для SQ040/SQ063
SQ040AFPB
Доп. полюс НЗ для SQ040/SQ063
SQ063AFPB
Доп. полюс НЗ для SQN125/SQN160
SQN125AFPB
Доп. полюс НЗ для SQN125/SQN160
SQN160AFPB
4-й полюс (НЗ с опережением) для SQ025/SQ032
SQ025ANIB
4-й полюс (НЗ с опережением) для SQ025/SQ032
SQ032ANIB
4-й полюс (НЗ с опережением) для SQ040/SQ063
SQ040ANIB
4-й полюс (НЗ с опережением) для SQ040/SQ063
SQ063ANIB
4-й полюс (НЗ с опережением) для SQN125/SQN160
SQN125ANIB
4-й полюс (НЗ с опережением) для SQN125/SQN160
SQN160ANIB
Клемма нейтрали для SQ025/SQ032
SQ025ANPB
Клемма нейтрали для SQ025/SQ032
SQ032ANPB
Клемма нейтрали для SQ040/SQ063
SQ040ANPB
Клемма нейтрали для SQ040/SQ063
SQ063ANPB
Клемма нейтрали для SQN125/SQN160
SQN125ANPB
Клемма нейтрали для SQN125/SQN160
SQN160ANPB
Клемма заземления PE для SQ025/SQ032
SQ025APEB
Клемма заземления PE для SQ025/SQ032
SQ032APEB
Клемма заземления PE для SQ040/SQ063
SQ040APEB
Клемма заземления PE для SQ040/SQ063
SQ063APEB
Клемма заземления PE для SQN125/SQN160
SQN125APEB
Клемма заземления PE для SQN125/SQN160
SQN160APEB
Вспомог. контакт НР для SQ025/SQ032
SQ010AS1B
Вспомог. контакт НЗ для SQ025/SQ032
SQ010AS2B
Вспомог. контакт НР для SQ040/SQ063
SQ010AS3B
Вспомог. контакт НЗ для SQ040/SQ063
SQ010AS4B
Вспомог. контакт НР для SQN125/SQN160
SQ010AS5B
Вспомог. контакт НЗ для SQN125/SQN160
SQ010AS6B
Защита клемм 1 полюс (SQ025/SQ032)
20900025

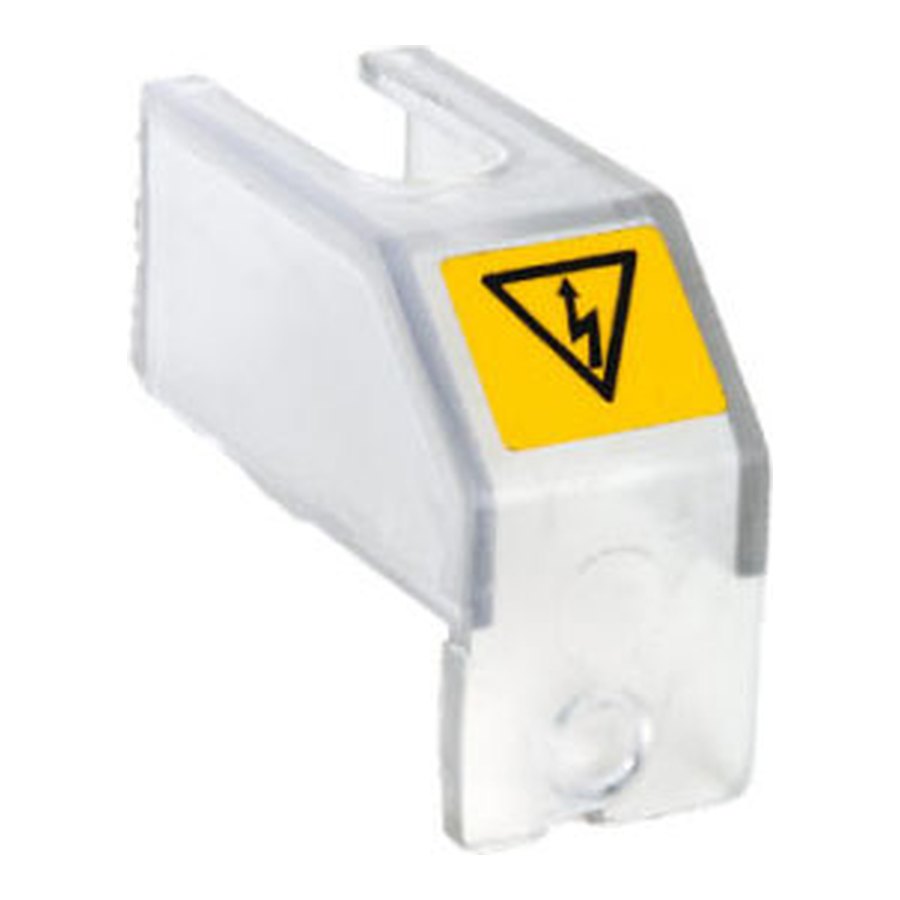

Защита клемм 1 полюс (SQ040/SQ063)
20900040
Защита клемм 1 полюс (SQN125/SQN160)
20900065
Защита клемм 3 полюса (SQ025/SQ032)
20900023
Защита клемм 3 полюса (SQ040/SQ063)
20900041
Защита клемм 3 полюса (SQN125/SQN160)
20900064
Удлинитель вала L 185 мм
20900010
Удлинитель вала L 300 мм
20900011
Кнопка ТРЕВОГА утопленная, желтая
PPRN3BL-AL
Кнопка ВВЕРХ утопленная, белая
PPRN5BL/F
Кнопка ТРЕВОГА с подсветкой утопленная, желтая
PPRL3BL-AL
Кнопка ХОД утопленная, синяя
PPRN4BL/COM
Кнопка ОСВЕЩЕНИЕ с подсветкой утопленная, желтая
PPRN3LBL
Кнопка ВНИЗ утопленная, черная
PPRN8BL/F
Кнопка ОСВЕЩЕНИЕ с подсветкой утопленная, черная
PPRN8LBL
Расширенная двойная кнопка ВВЕРХ/ВНИЗ
PPDNR.7BL
Расширенная двойная кнопка ВВЕРХ/ВНИЗ
PPDNR.9ABL
Опора для 5 контактных элементов
11708351
Опора для 5 контактных элементов
PPELN8-5
Управление центральным контактом для серии GL – BL – NEMA 4X
11708555
Крепежный ключ
PTRN8
