Выключатели нагрузки Regolus SQN
Серия выключателей нагрузки Regolus SQN номинальным током 125-160 А, соответствующих стандартам IEC/EN 60947-3 и UL508.
Выключатели нагрузки серии Regolus SQN предназначены для коммутации цепей переменного и постоянного тока. Номинальный ток составляет от 125 до 160 А, серия является модульной и имеет три полюса с возможностью установки дополнительных полюсов и контактных блоков.
Устройство оснащено механизмом с двумя стабильными положениями ON-OFF и рукояткой с функцией запирания в положении OFF. Корпус обеспечивает класс защиты IP20, а конструкция предусматривает монтаж на DIN-рейку или монтажную панель.
- Номинальный ток 125-160 А
- Соответствие стандартам IEC/EN 60947-3 и UL508
- Модульная конструкция с 3 полюсами
- Возможность установки дополнительных полюсов
- Рукоятка с запиранием в положении OFF
- Крепление на DIN-рейку или панель
- Класс защиты IP20
- Шесть отверстий для отвода тепла
| Номинальный ток | 125-160 A |
| Номинальное рабочее напряжение | 690 В |
| Номинальное напряжение изоляции | 800 В |
| Импульсное выдерживаемое напряжение | 8 кВ |
| Класс защиты корпуса | IP20 |
| Материал корпуса | UL94 VO |

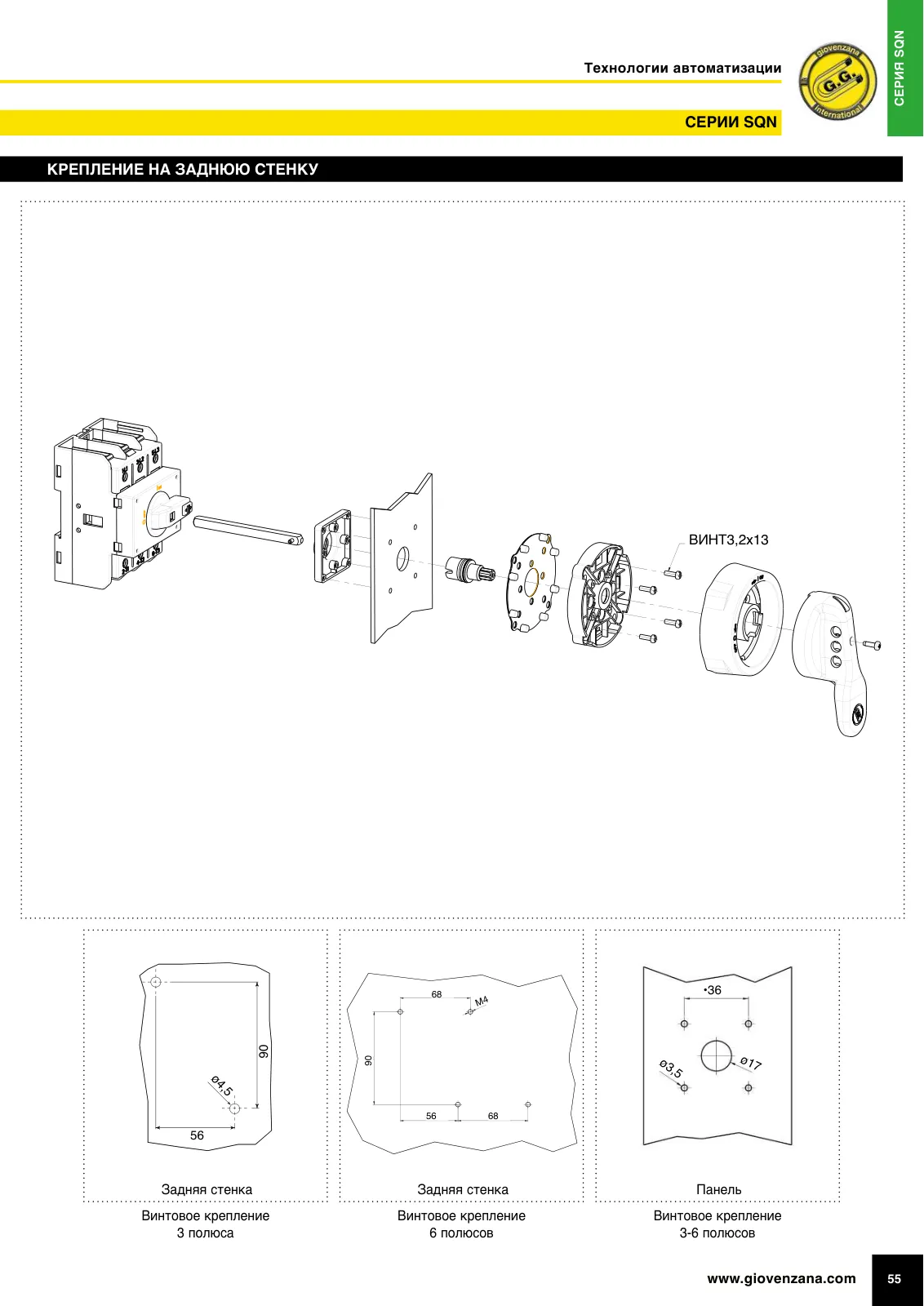

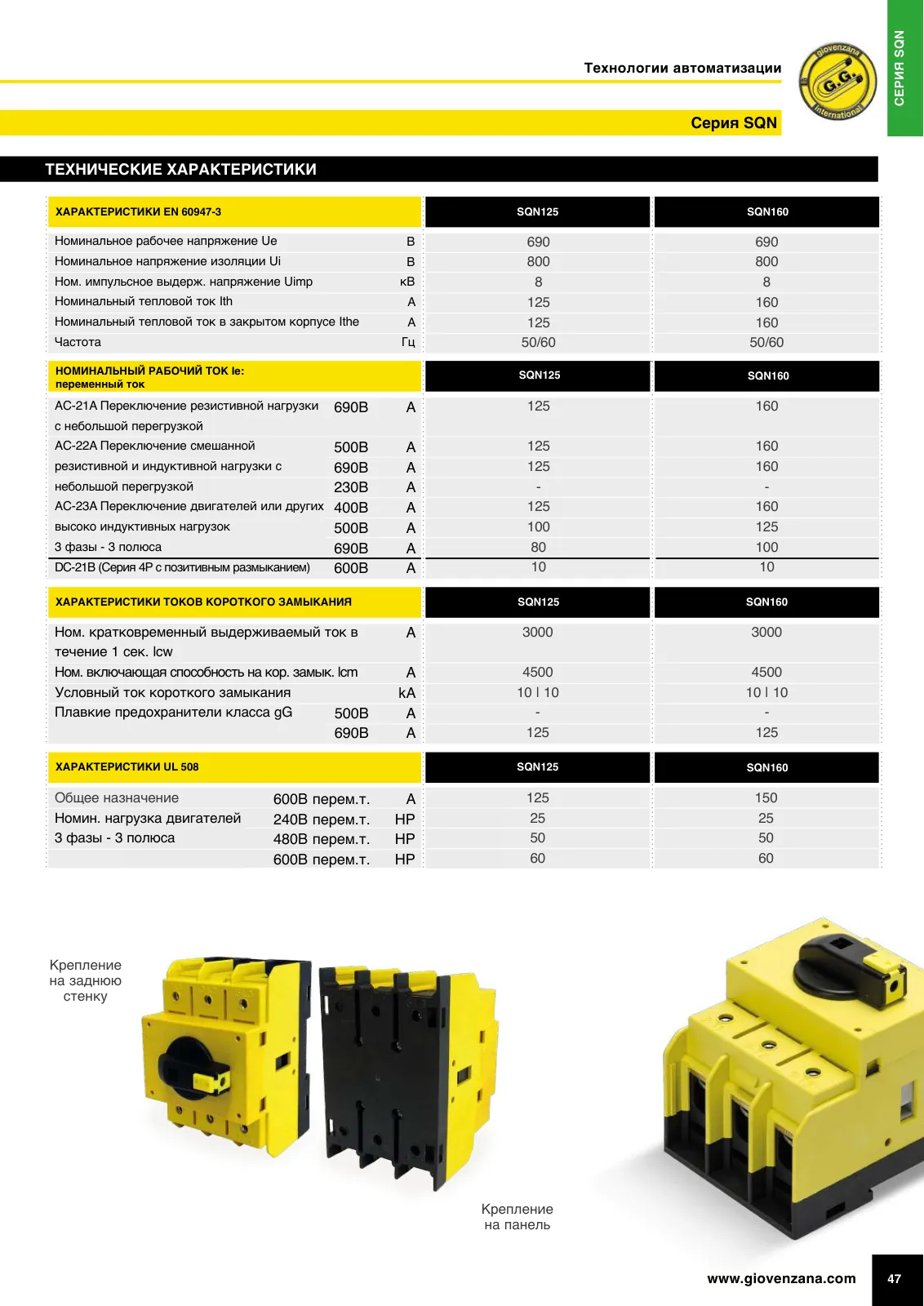

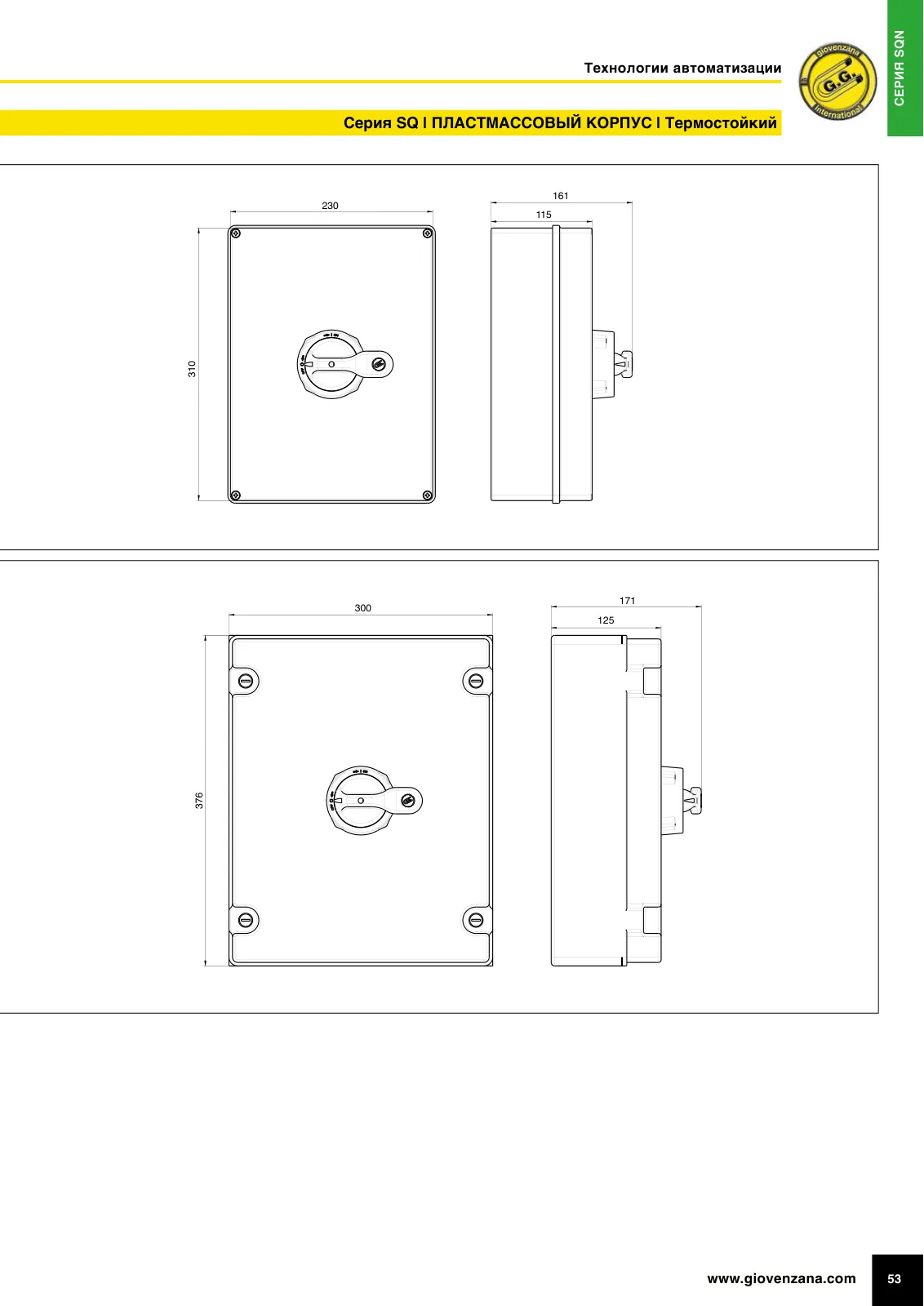

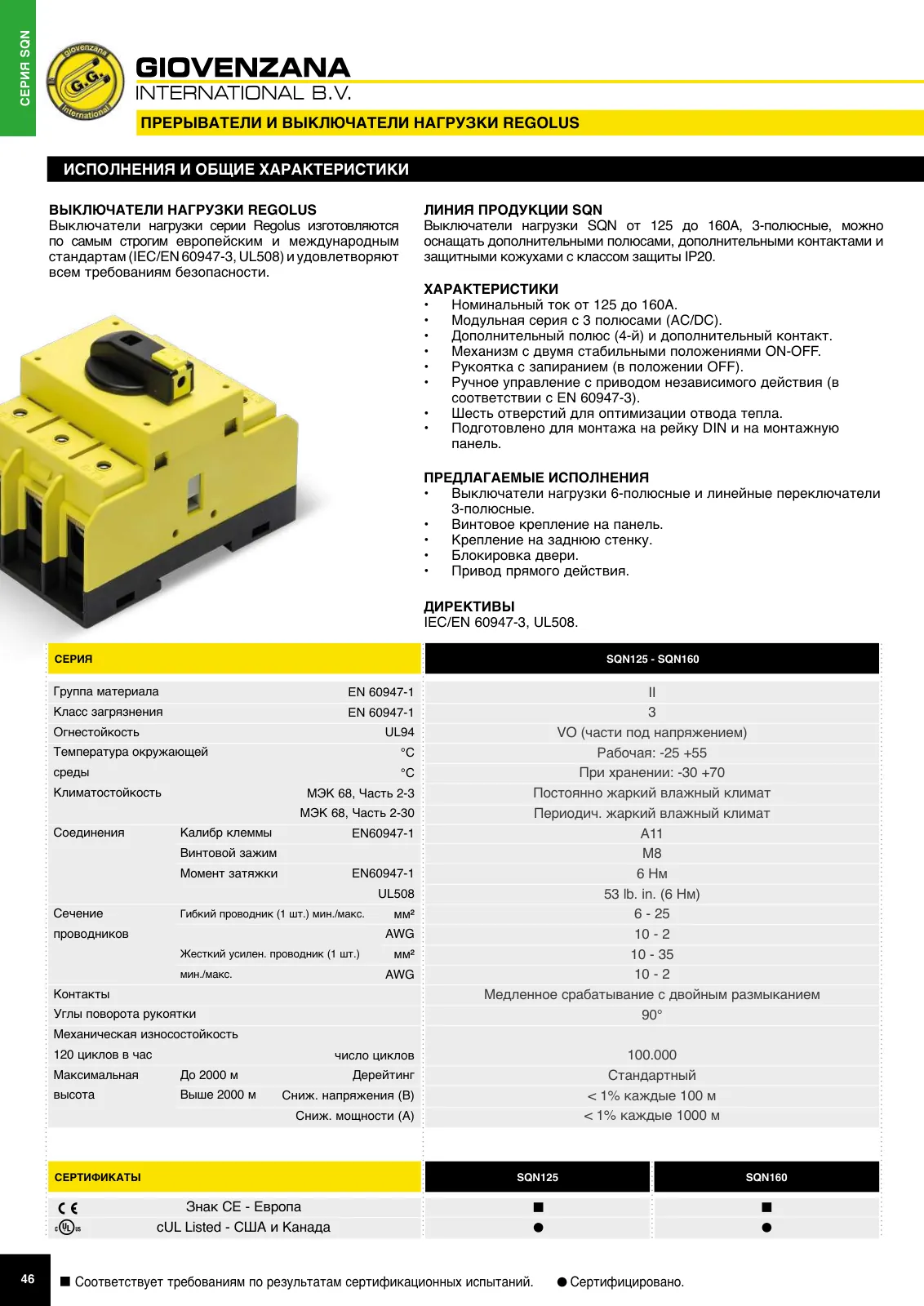

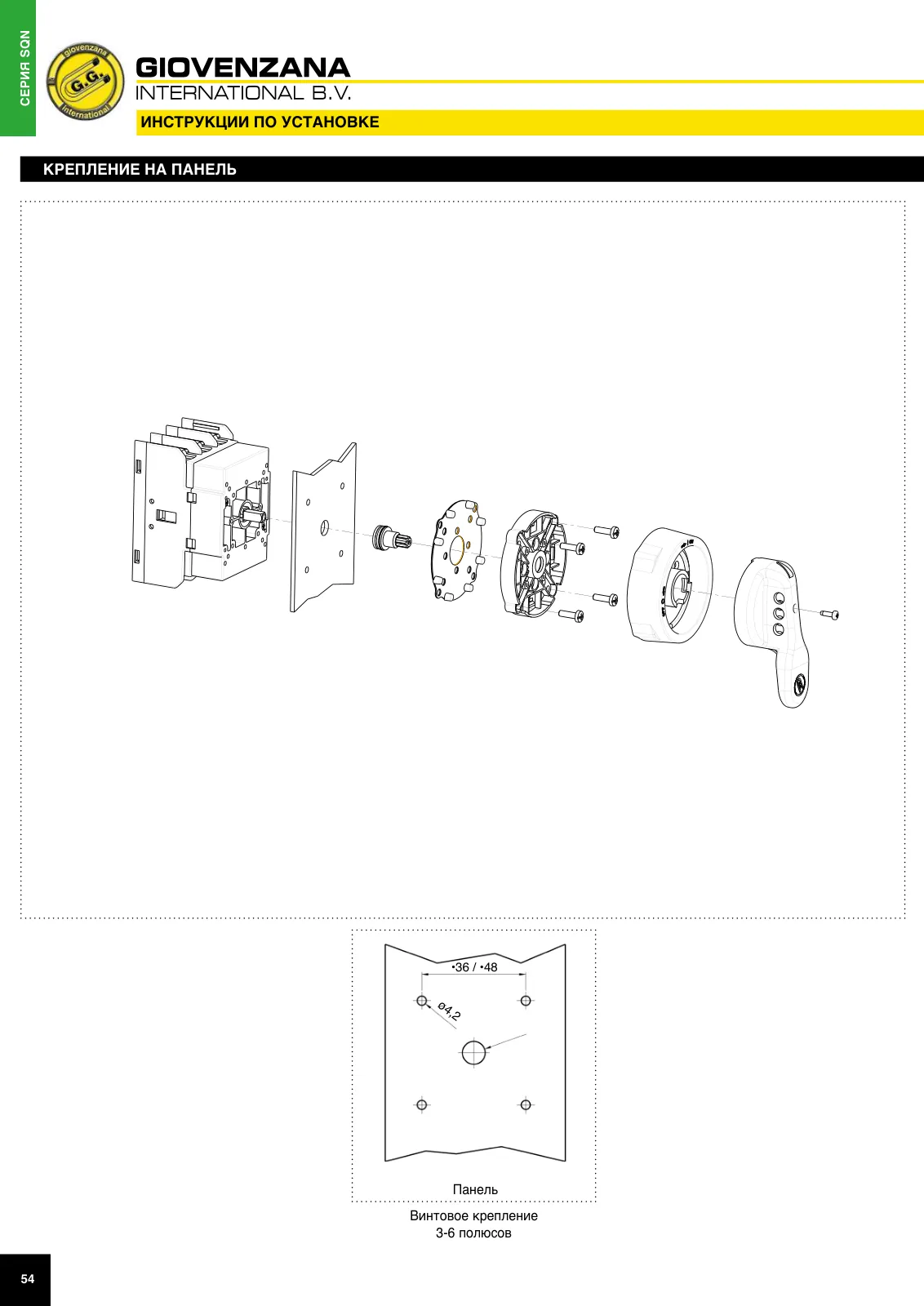

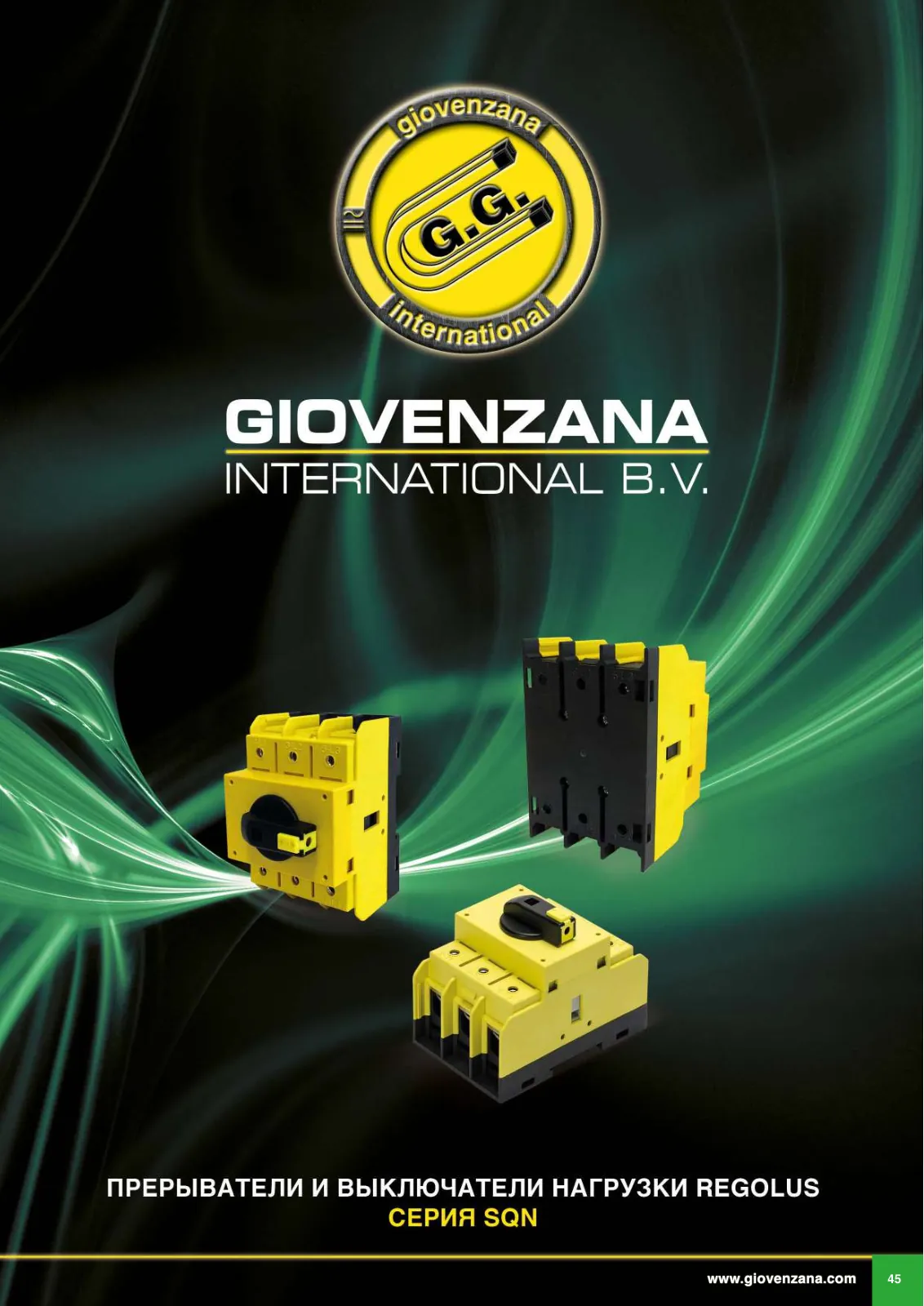

Технические данные, таблицы и чертежи

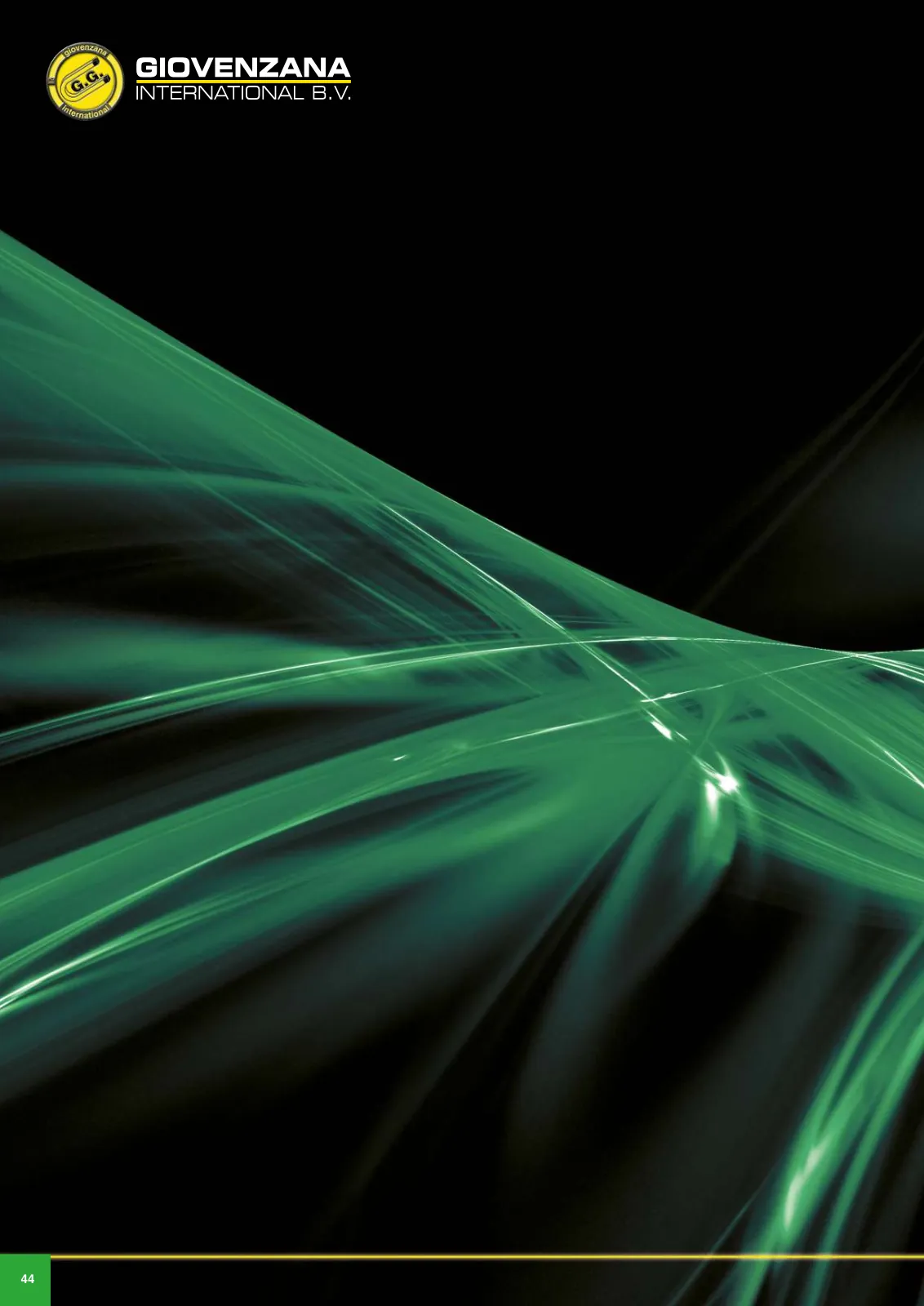

Страницы каталога производителя. Нажмите на изображение, чтобы увеличить его.
Изделия серии Выключатели нагрузки Regolus SQN
Показано 56 из 56
Выключатель нагрузки 3 полюса, крепление на панель, тип R
SQN125003R
Выключатель нагрузки 3 полюса, крепление на панель, тип R
SQN160003R

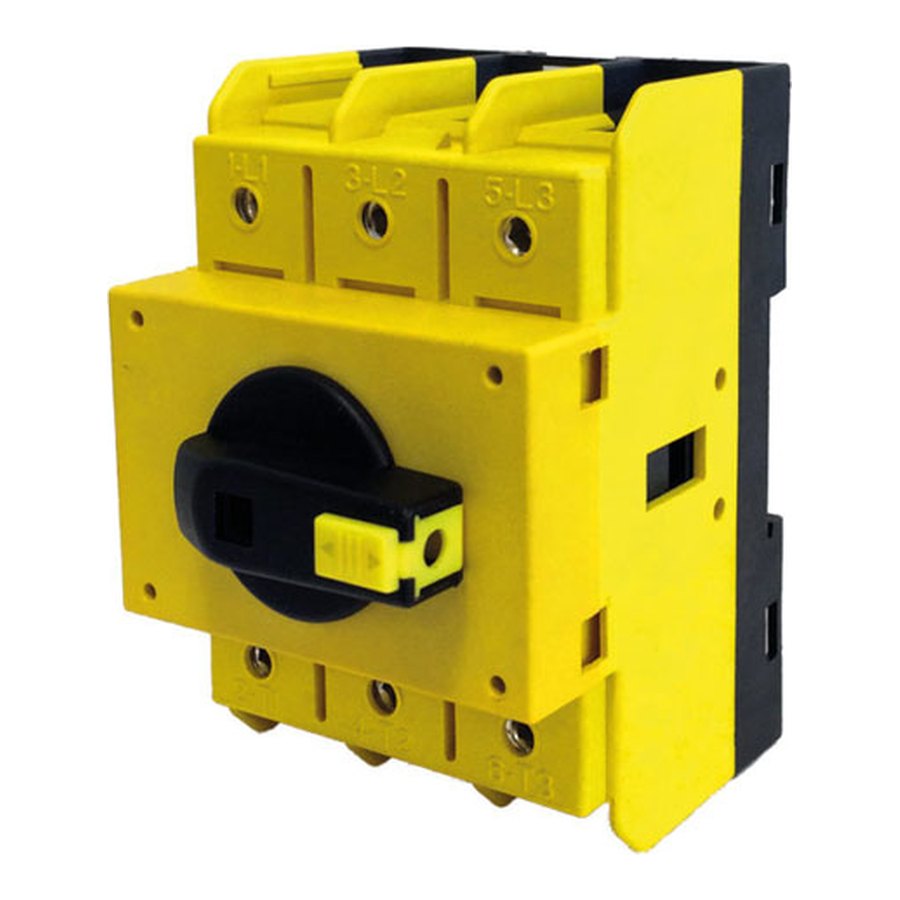

Выключатель нагрузки 3 полюса, крепление на заднюю стенку, тип B
SQN125003B
Выключатель нагрузки 3 полюса, крепление на заднюю стенку, тип B
SQN160003B

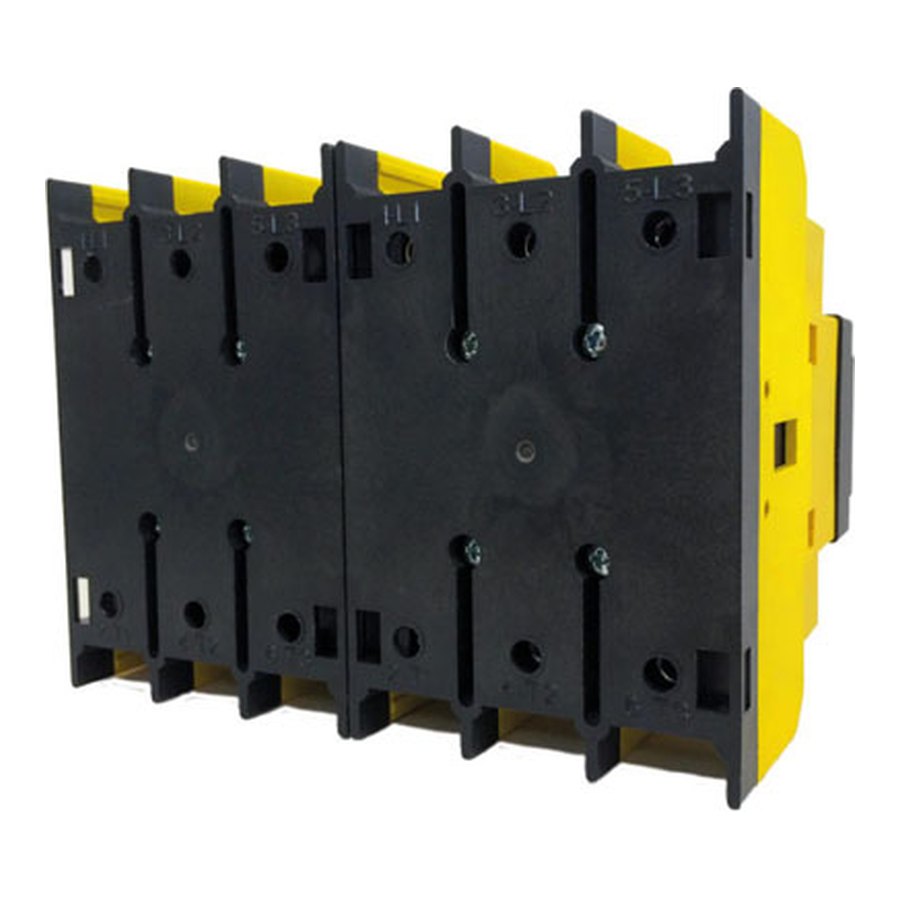

Выключатель нагрузки 6 полюсов, крепление на панель, тип R
SQN125006R
Выключатель нагрузки 3 полюса, линейный переключатель, крепление на панель, тип R
SQN125033R
Выключатель нагрузки 6 полюсов, крепление на панель, тип R
SQN160006R
Выключатель нагрузки 3 полюса, линейный переключатель, крепление на панель, тип R
SQN160033R
Выключатель нагрузки 6 полюсов, крепление на заднюю стенку, тип B
SQN125006B
Выключатель нагрузки 3 полюса, линейный переключатель, крепление на заднюю стенку, тип B
SQN125033B
Выключатель нагрузки 6 полюсов, крепление на заднюю стенку, тип B
SQN160006B
Выключатель нагрузки 3 полюса, линейный переключатель, крепление на заднюю стенку, тип B
SQN160033B
Дополнительный полюс НР
SQN125AFPR
Дополнительный полюс НР
SQN160AFPR
Четвертый полюс (опереж. замыкание)
SQN125ANIR
Четвертый полюс (опереж. замыкание)
SQN160ANIR
Нейтральный полюс
SQN125ANPR
Нейтральный полюс
SQN160ANPR
Полюс заземления PE
SQN125APER
Полюс заземления PE
SQN160APER
Дополнительный полюс НР
SQN125AFPB
Дополнительный полюс НР
SQN160AFPB
Четвертый полюс (опереж. замыкание)
SQN125ANIB
Четвертый полюс (опереж. замыкание)
SQN160ANIB
Нейтральный полюс
SQN125ANPB
Нейтральный полюс
SQN160ANPB
Полюс заземления PE
SQN125APEB
Полюс заземления PE
SQN160APEB
Доп. 1НЗ
SQ010AS5R
Доп. 1НР
SQ010AS6R
Доп. 1НЗ
SQ010AS5B
Доп. 1НР
SQ010AS6B
Кожух клемм (3 полюса)
20900064
Кожух клемм (1 полюс)
20900065
Удлинитель вала L 185 мм
20900010
Удлинитель вала L 300 мм
20900011
Рукоятка SQN125-SQN160, серый шильдик, черная рукоятка, без запирания
309/0001
Рукоятка SQN125-SQN160, серый шильдик, черная рукоятка, без запирания (шильдик)
311/0001
Рукоятка SQN125-SQN160, серый шильдик, черная рукоятка, с запиранием (до 3 замков)
309/0008
Рукоятка SQN125-SQN160, серый шильдик, черная рукоятка, с запиранием (до 3 замков) (шильдик)
311/0008
Рукоятка SQN125-SQN160, желтый шильдик, красная рукоятка, без запирания
310/0001
Рукоятка SQN125-SQN160, желтый шильдик, красная рукоятка, без запирания (шильдик)
312/0001
Рукоятка SQN125-SQN160, желтый шильдик, красная рукоятка, с запиранием (до 3 замков)
310/0008
Рукоятка SQN125-SQN160, желтый шильдик, красная рукоятка, с запиранием (до 3 замков) (шильдик)
312/0008
Рукоятка SQN125-SQN160, серый шильдик, черная рукоятка, без запирания (вариант 2)
319/0001
Рукоятка SQN125-SQN160, серый шильдик, черная рукоятка, без запирания (шильдик, вариант 2)
321/0001
Рукоятка SQN125-SQN160, серый шильдик, черная рукоятка, с запиранием (до 3 замков) (вариант 2)
319/0008
Рукоятка SQN125-SQN160, серый шильдик, черная рукоятка, с запиранием (до 3 замков) (шильдик, вариант 2)
321/0008
Рукоятка SQN125-SQN160, желтый шильдик, красная рукоятка, без запирания (вариант 2)
320/0001
Рукоятка SQN125-SQN160, желтый шильдик, красная рукоятка, без запирания (шильдик, вариант 2)
322/0001
Рукоятка SQN125-SQN160, желтый шильдик, красная рукоятка, с запиранием (до 3 замков) (вариант 2)
320/0008
Рукоятка SQN125-SQN160, желтый шильдик, красная рукоятка, с запиранием (до 3 замков) (шильдик, вариант 2)
322/0008
Выключатель нагрузки SQN125, 3 полюса, серия TF8
SQN125003BTF8
Выключатель нагрузки SQN160, 3 полюса, серия TF8
SQN160003BTF8
Выключатель нагрузки SQN125, 6 полюсов, серия TF4
SQN125006BTF4
Выключатель нагрузки SQN160, 6 полюсов, серия TF4
SQN160006BTF4
