Троллейные шинопроводы: выбор системы и расчёт линии
Руководство по выбору и расчету троллейных шинопроводов Giovenzana: описание систем TR60, TR85H5P, TR85H7P и мультиполюсной MP04P, методов расчета тока и падения напряжения.

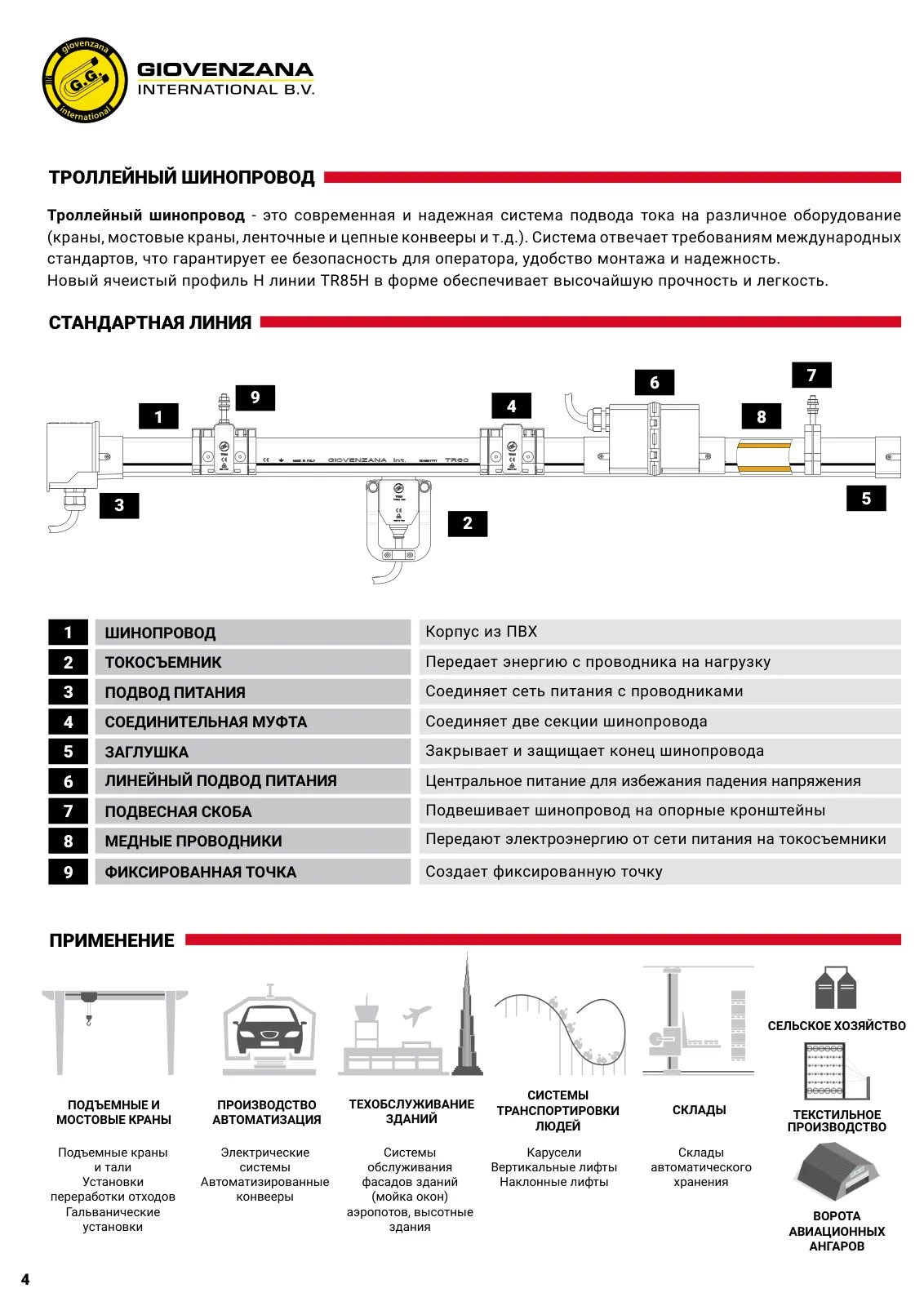

Раздел посвящен троллейным шинопроводам Giovenzana, представляющим собой надежные системы подвода тока для кранового оборудования и конвейеров. Рассматриваются стандартные линии с установленной медной жилой и варианты с медной жилой под протяжку без стыковок. Описываются основные компоненты системы: корпус из ПВХ, токосъемники, соединительные муфты и линейные подводы питания.
Приведены технические характеристики серий TR60, TR85H5P, TR85H7P и мультиполюсной системы MP04P. Описаны методы расчета линии питания, включая определение тока при непрерывном режиме работы и пускового тока для двигателей с короткозамкнутым ротором. Указано, что падение напряжения не должно превышать 5% от номинального значения.
Для корректного выбора системы необходимо учитывать максимальный рабочий ток, тип потребителей, температуру окружающей среды, длину пути и допустимое падение напряжения. Приведены формулы для расчета падения напряжения в зависимости от схемы питания: на одном конце, по центру или в нескольких точках.
- Системы с установленной медной жилой или под протяжку
- Корпус из ПВХ с высокой прочностью и легкостью
- Возможность параллельного подключения двигателей
- Расчет пускового тока с коэффициентом K от 5 до 6
- Ограничение падения напряжения не более 5%
- Совместимость с международными стандартами CEI EN
- Применение для подъемных кранов и автоматизированных конвейеров
- Доступность систем для опасных сред (ATEX/IECEx)
| Номинальный ток TR60 | 40 A |
| Номинальный ток TR85H5P | 60 A / 100 A / 140 A |
| Номинальный ток TR85H7P | 70 A / 100 A / 140 A / 200 A / 320 A |
| Напряжение эксплуатации MP04P | 600 В пер.т. |
| Частота MP04P | 50 Гц |
| Степень защиты MP04P | IP13 (IP44 с уплотнением) |
Для запроса стоимости направьте запрос на почту kontakt@trolleynyi-shinoprovod.ru

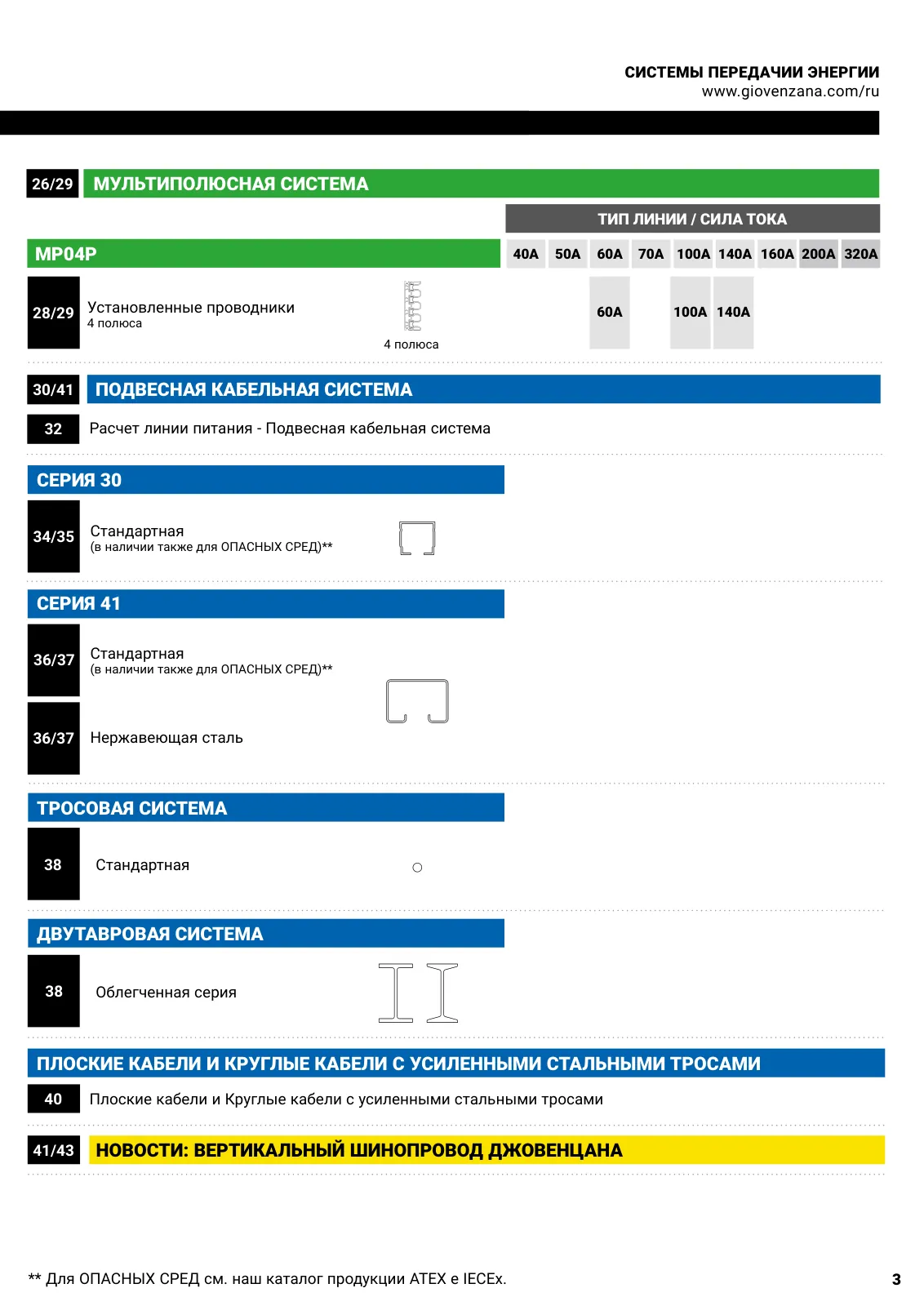

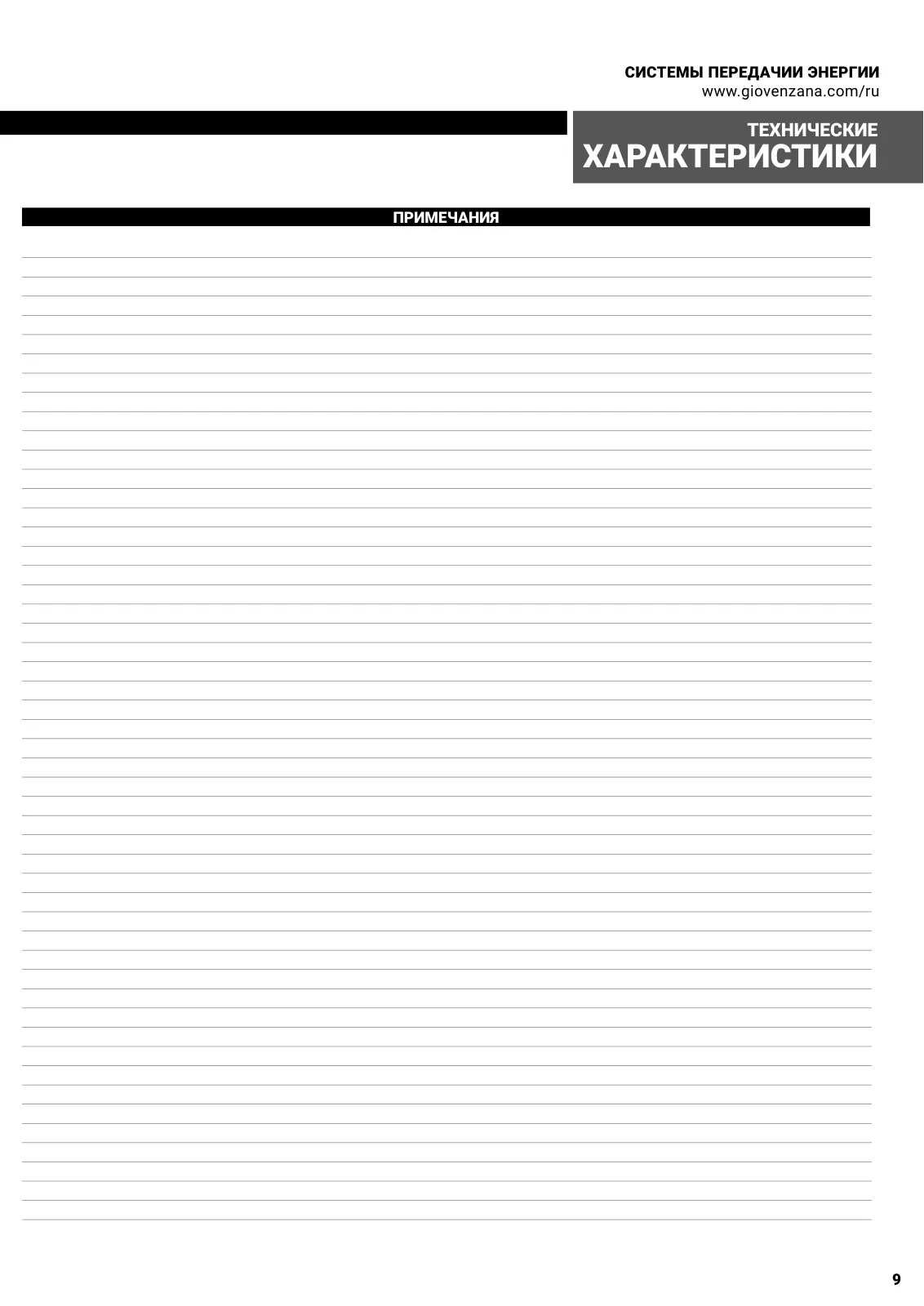

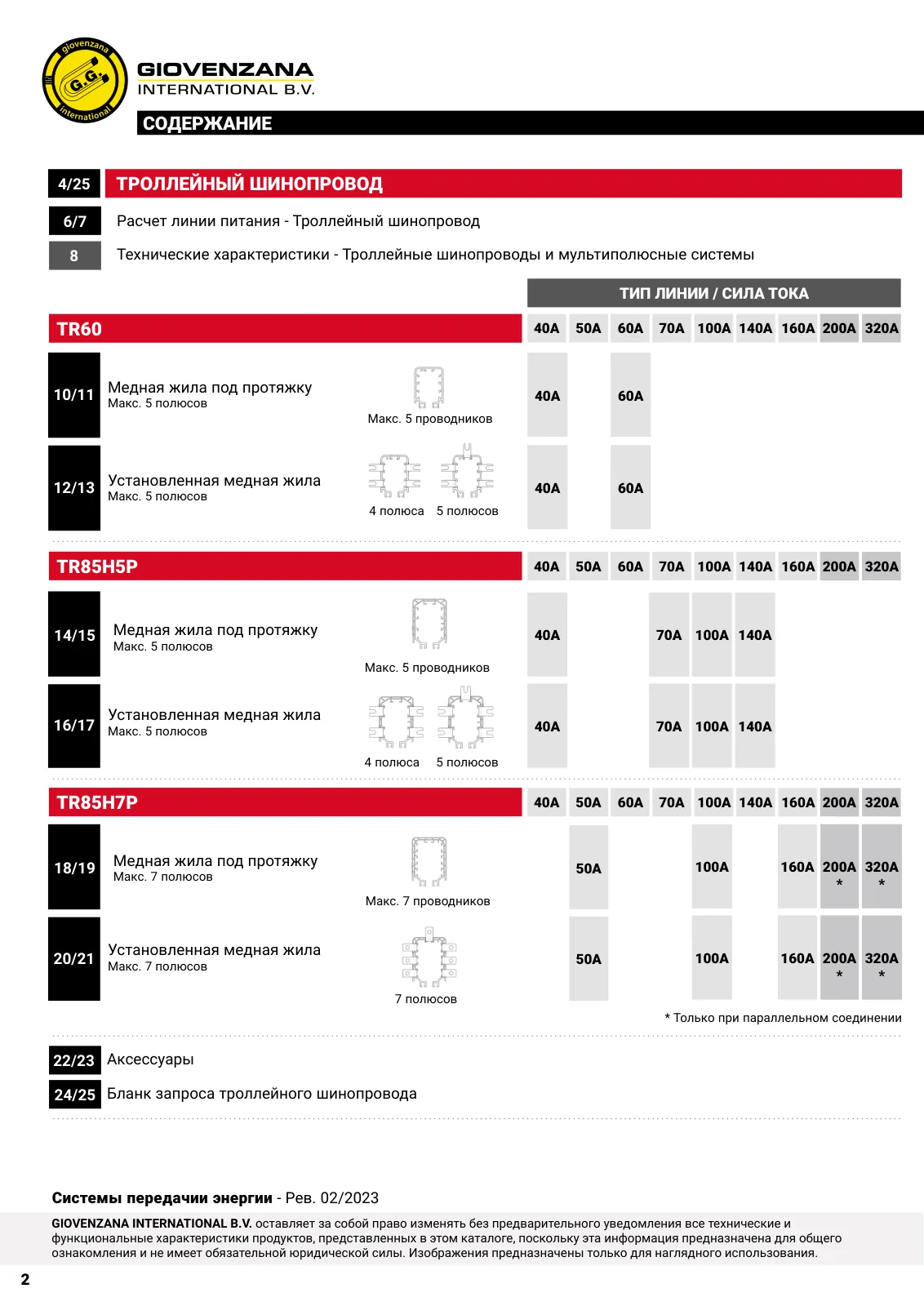

Технические данные, таблицы и чертежи
Страницы каталога производителя. Нажмите на изображение, чтобы увеличить его.
