Шинопровод TR85H5P
Троллейный шинопровод Giovenzana TR85H5P с медными проводниками ETP для передачи энергии в промышленных системах.
Система включает секции стандартной длиной 4 метра, соединительные муфты, подвесные скобы и заглушки. Конструкция предназначена для монтажа на расстоянии между опорами не более 1,33 м с использованием пластиковых и стальных крепежных элементов.
Комплектация предусматривает различные типы токосъемников: прямые TR8511/TR8512/TR8518/TR8519 на 35А или 70А, а также специализированные TR8516/TR8532 для изогнутых участков. Для управления линией используются буксирные тележки, рычаги, опоры и фиксированные точки.
- Медная жила ETP
- Пластиковый корпус
- Стальные крепежи
- Секции по 4 метра
- Опора каждые 1,33 м
- Токосъемники 35А и 70А
- Варианты 4 или 5 проводников
- Изогнутые участки
| Номинальный ток токосъемника | 35A / 70A |
| Максимальный ток системы | 140A |
| Материал проводника | Медь ETP |
| Сечение проводника | 9,3мм2 / 15,5мм2 / 23,25мм2 / 31мм2 |
| Стандартная длина секции | 4 м |
| Макс. расстояние между опорами | 1,33 м |
Технические данные, таблицы и чертежи
Страницы каталога производителя. Нажмите на изображение, чтобы увеличить его.
Изделия серии Шинопровод TR85H5P
Показано 34 из 34
Шинопровод стандартный, ПВХ, медь ETP
TR85H5PW
Соединительная муфта, пластик/сталь
TR8501W
Соединительная муфта, пластик/сталь
TR8524
Подвесная скоба, сталь/пластик
TR8502W
Подвесная скоба, сталь/пластик
TR8525
Заглушка конца шинопровода
TR8506W
Блок питания линии
TR8503W
Линейный подвод питания
TR8547W
Токосъемник 35А, 4 проводника
TR8511
Токосъемник 35А, 5 проводников
TR8512
Токосъемник 70А, 4 проводника
TR8518
Токосъемник 70А, 5 проводников
TR8519
Токосъемник для изгибов 35А, 4 проводника
TR8516

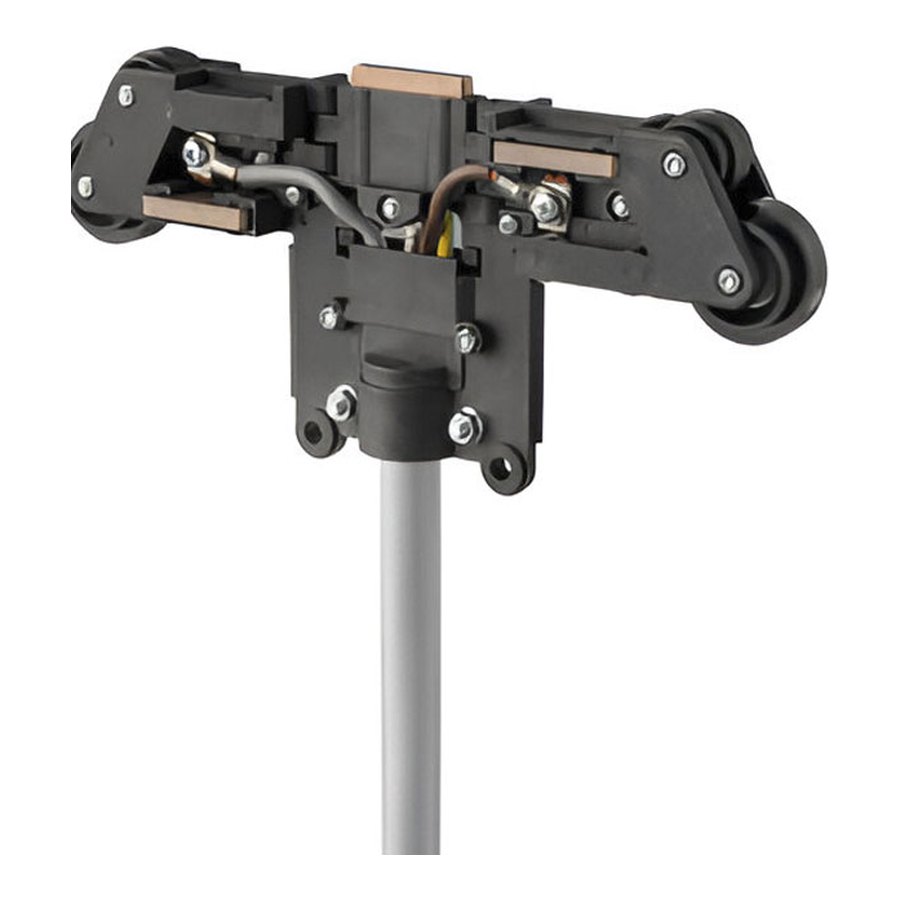

Токосъемник для изгибов 70А, 4 проводника
TR8532

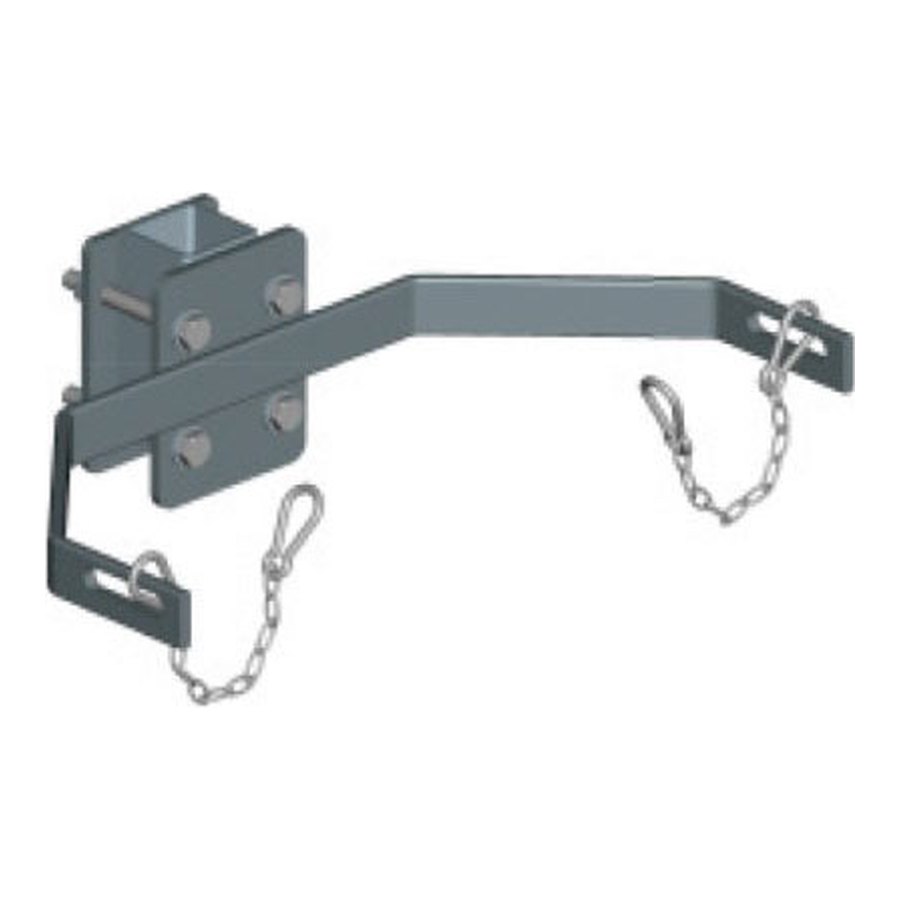

Рычаг буксирующий для перемещения токосъемника
TR8557

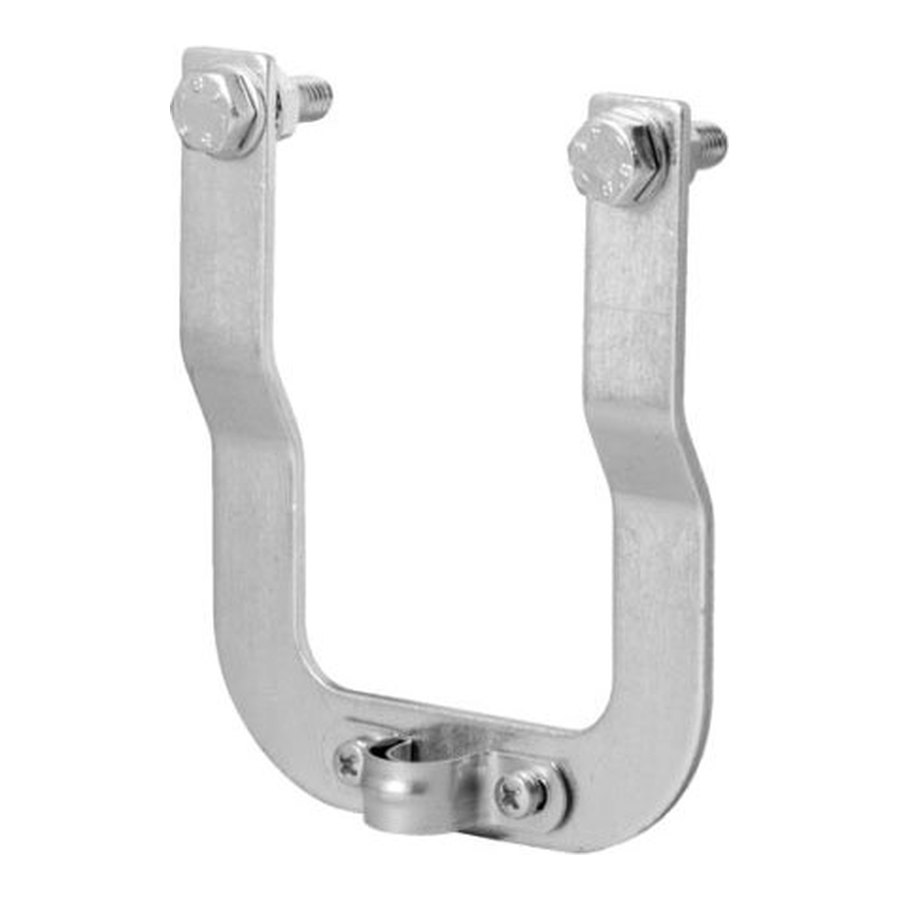

Скоба буксирная (альтернатива TR8557)
TR6007
Опора буксирная
TR8510
Поводок двойного токосъемника
TR8523
Точка фиксированная
TR8527.1
Секция расширения
TR85H5P07W
Отвод смотровой
TR85H5P28W
Секция изоляции
TR85H5P45W

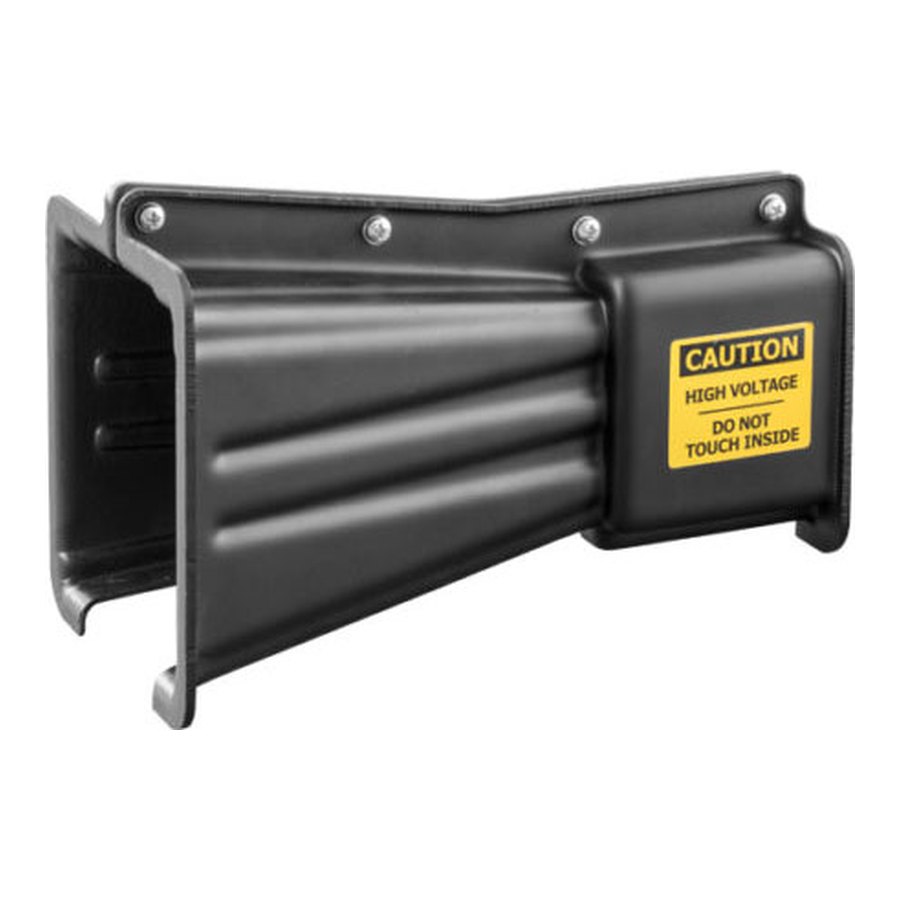

Направляющая перемещения
TR85H5P34
Рычаг буксирующий подрессоренный
TR8538
Уплотнитель
TR8505S
Тележка буксирная
TR8514
Инструмент монтажный
TR8513
Соединительная муфта
TR8535W
Питание для 4 проводников
TR85H5P03A4W
Питание для 5 проводников
TR85H5P03A5W
Направляющая перемещения слева
TR85H5P34A4W
Направляющая перемещения слева
TR85H5P34A5W

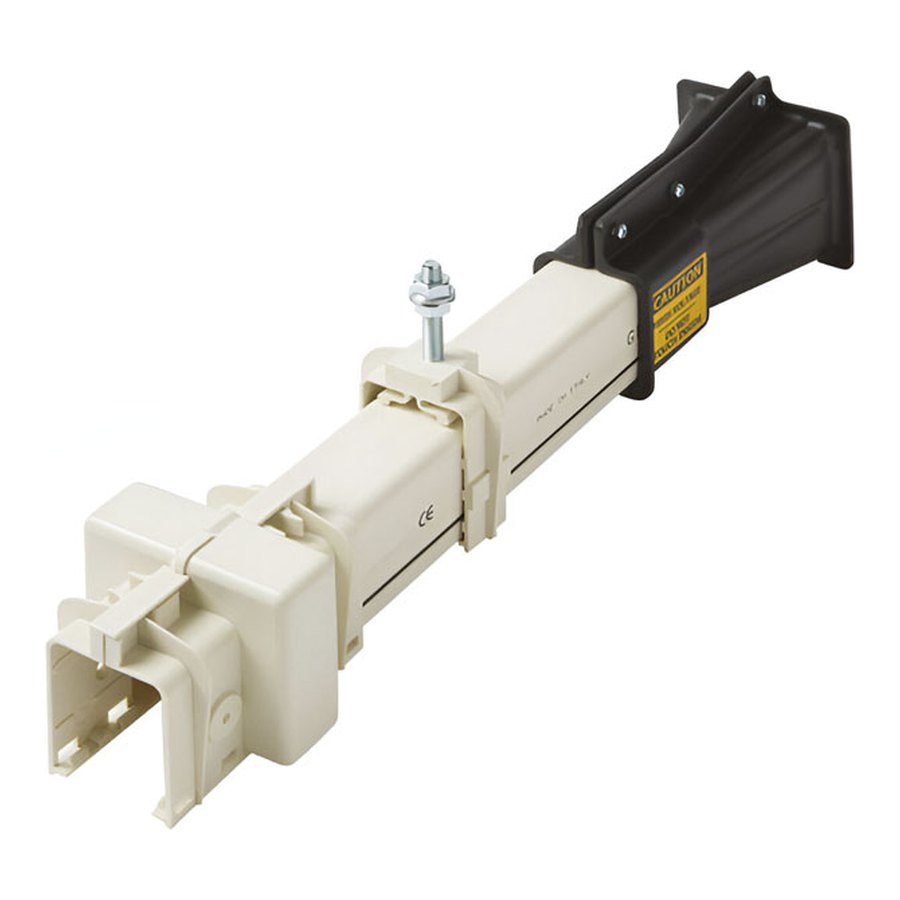

Направляющая перемещения справа
TR85H5P35A4W
Направляющая перемещения справа
TR85H5P35A5W
