Шинопровод TR60
Троллейный шинопровод TR60 предназначен для передачи энергии в системах перемещения, обеспечивая питание токосъемников на прямых и изогнутых линиях.

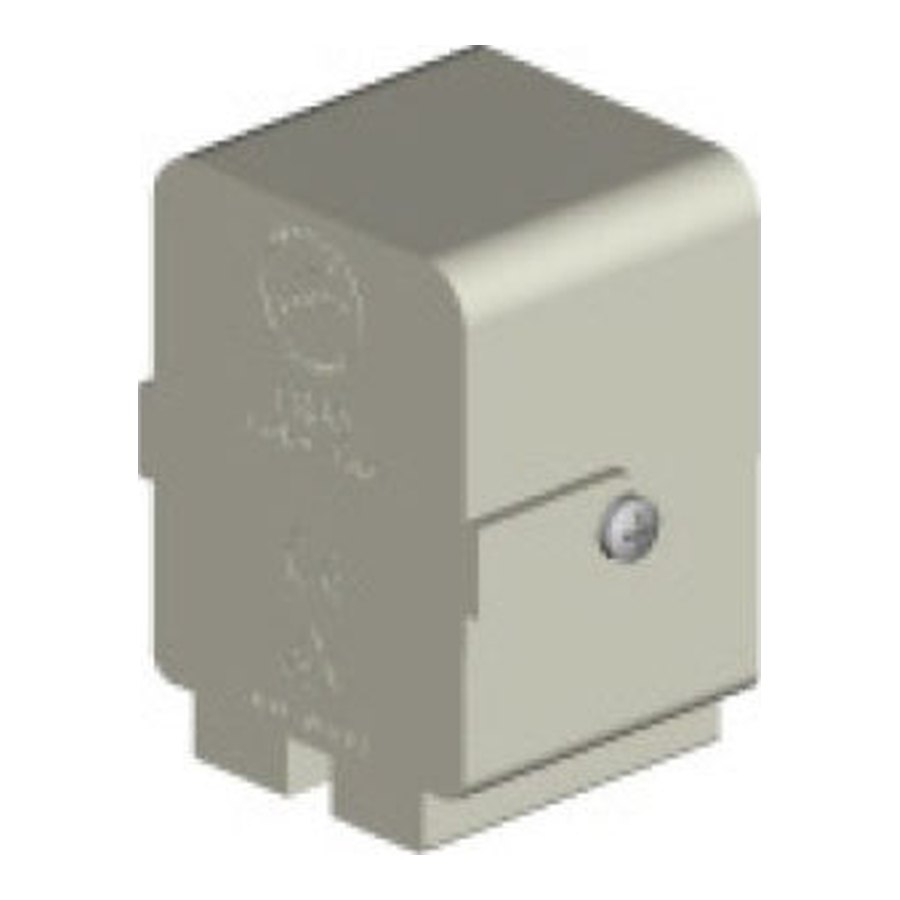

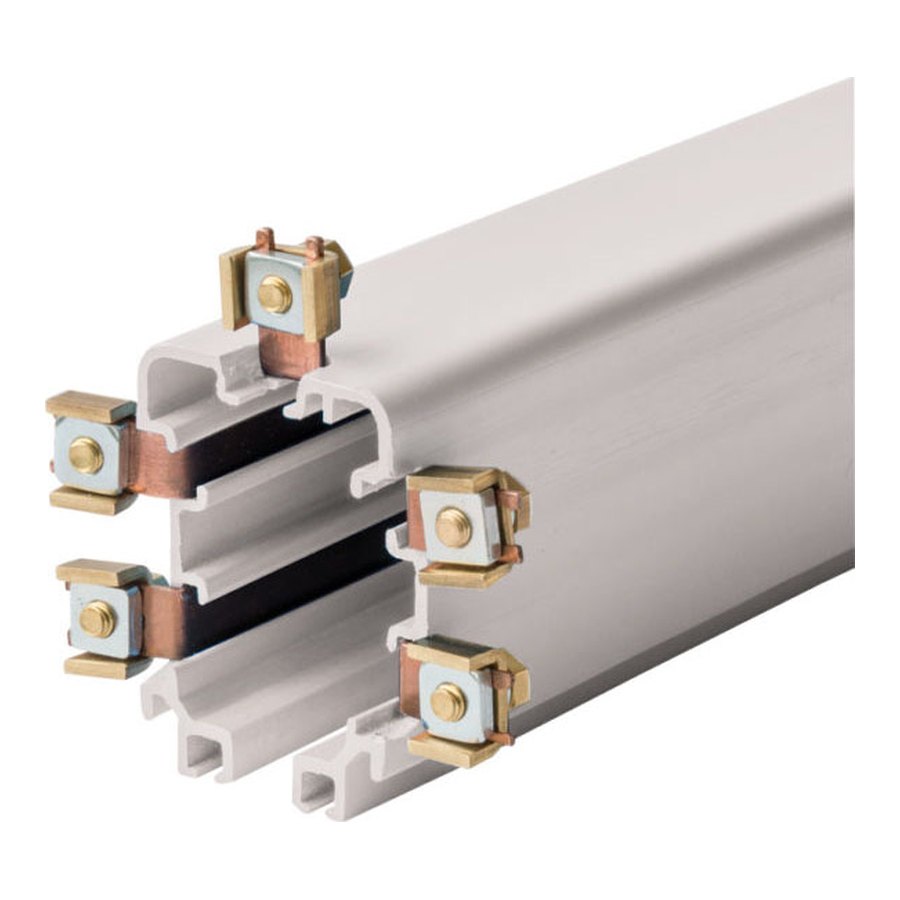

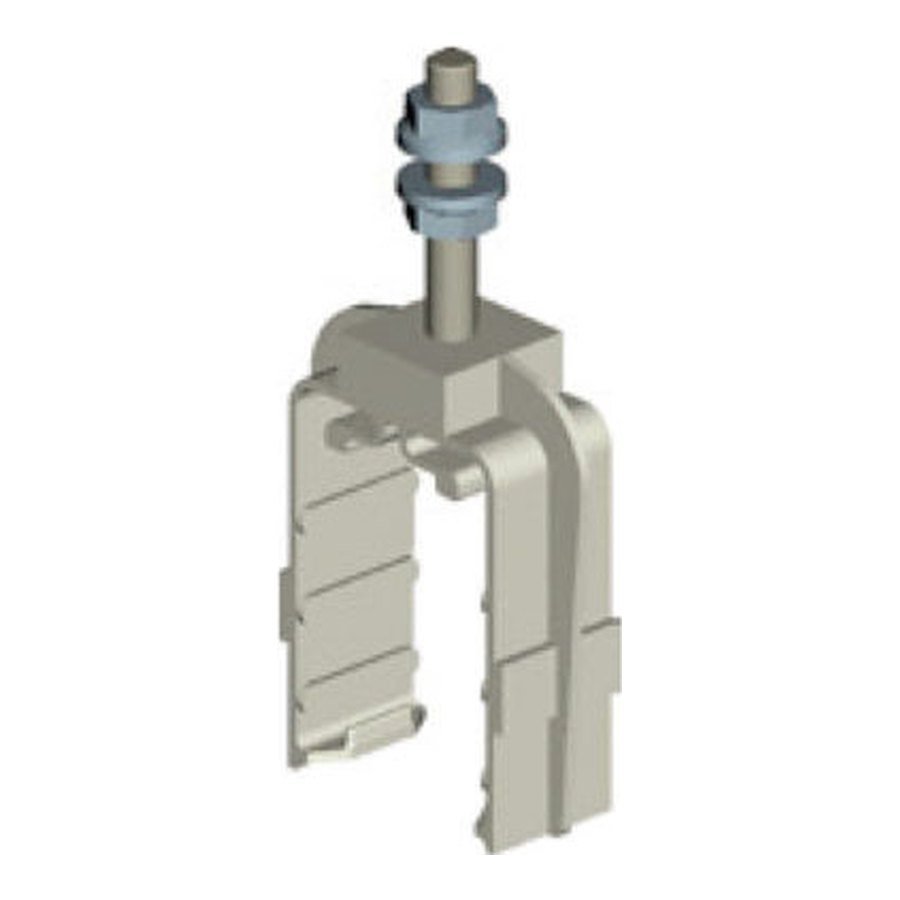

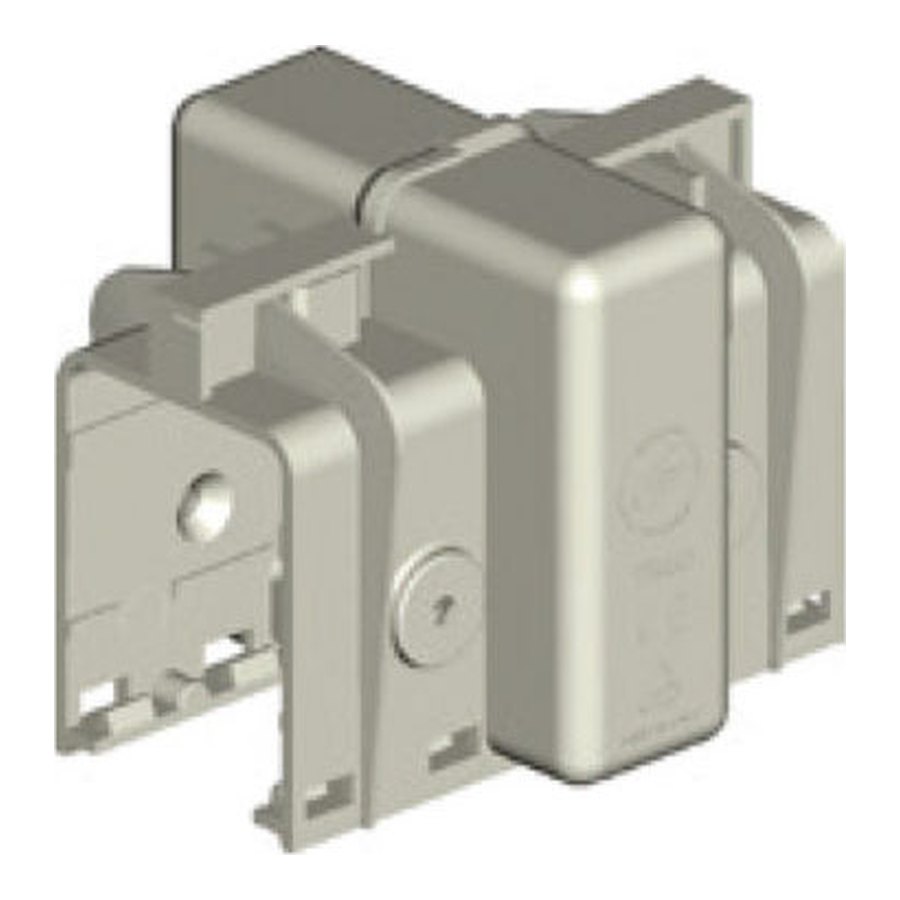

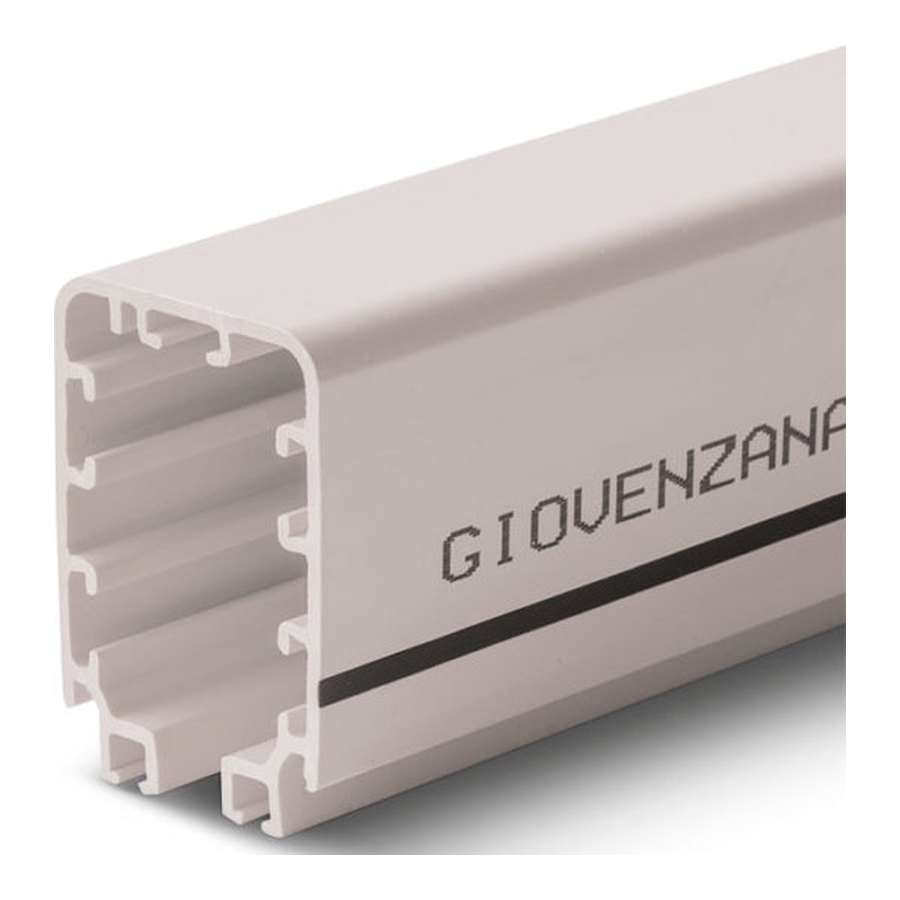

Система включает медные проводники сечением 10 мм2 или 15 мм2, соединительные муфты, подвесные скобы и заглушки. Стандартная длина секций составляет 4 метра. Максимальное расстояние между опорами из пластика или стали не превышает 1,33 м.

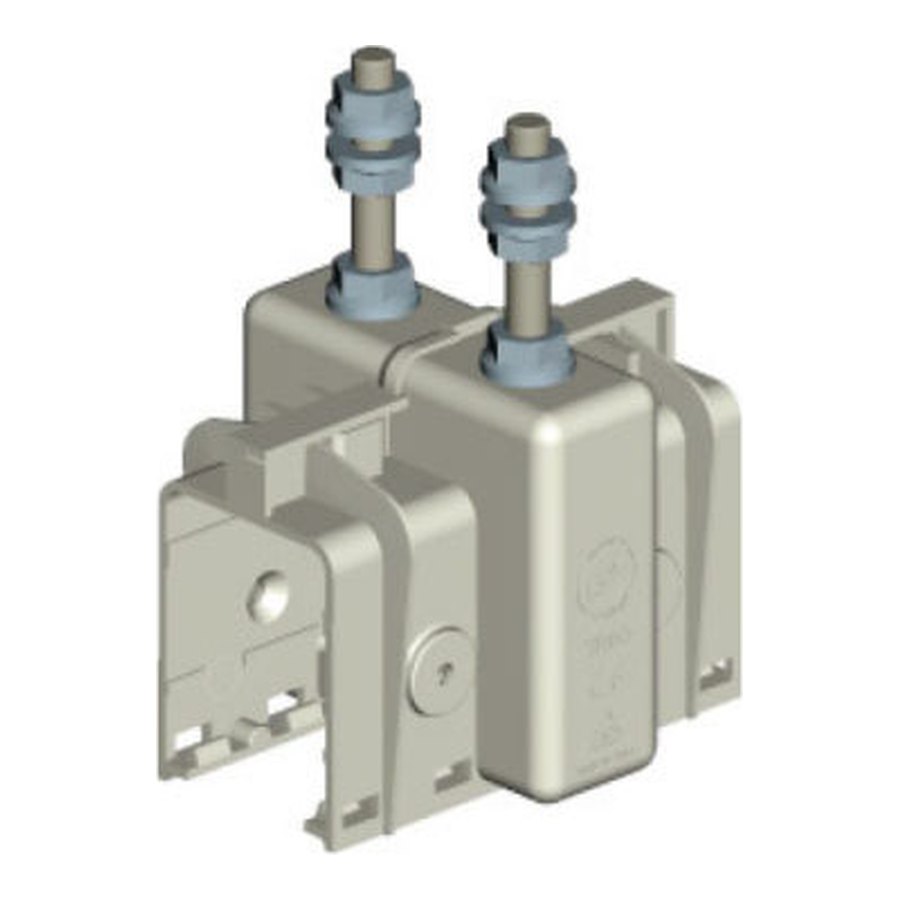

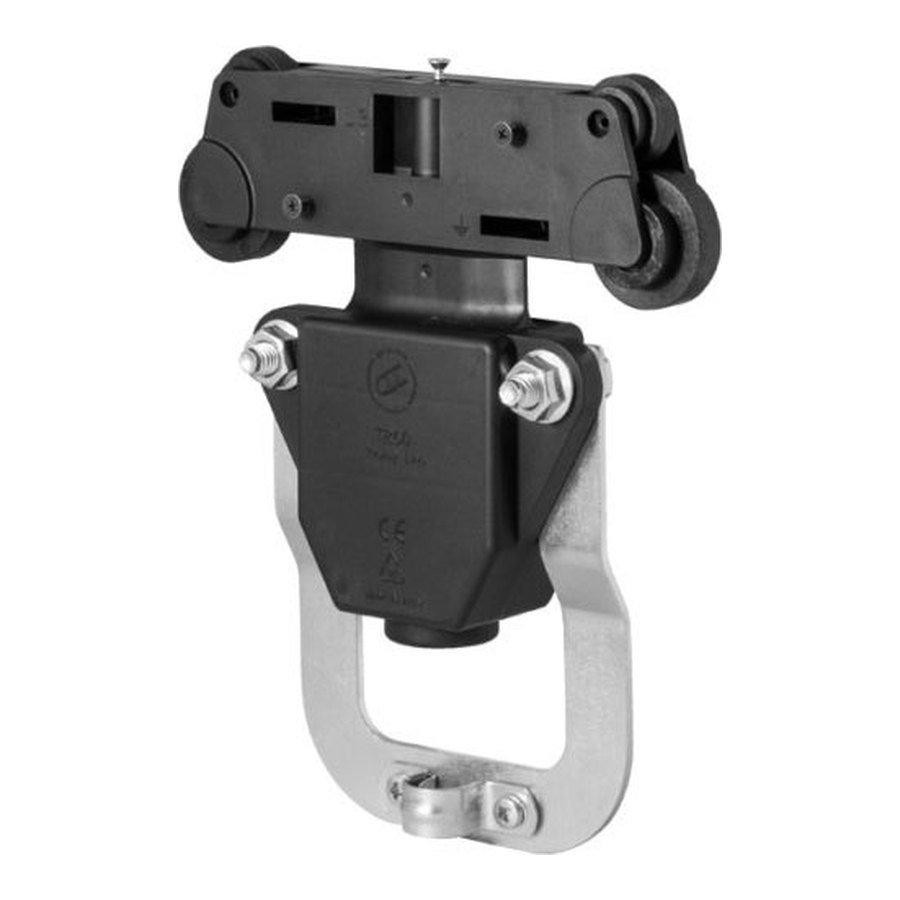

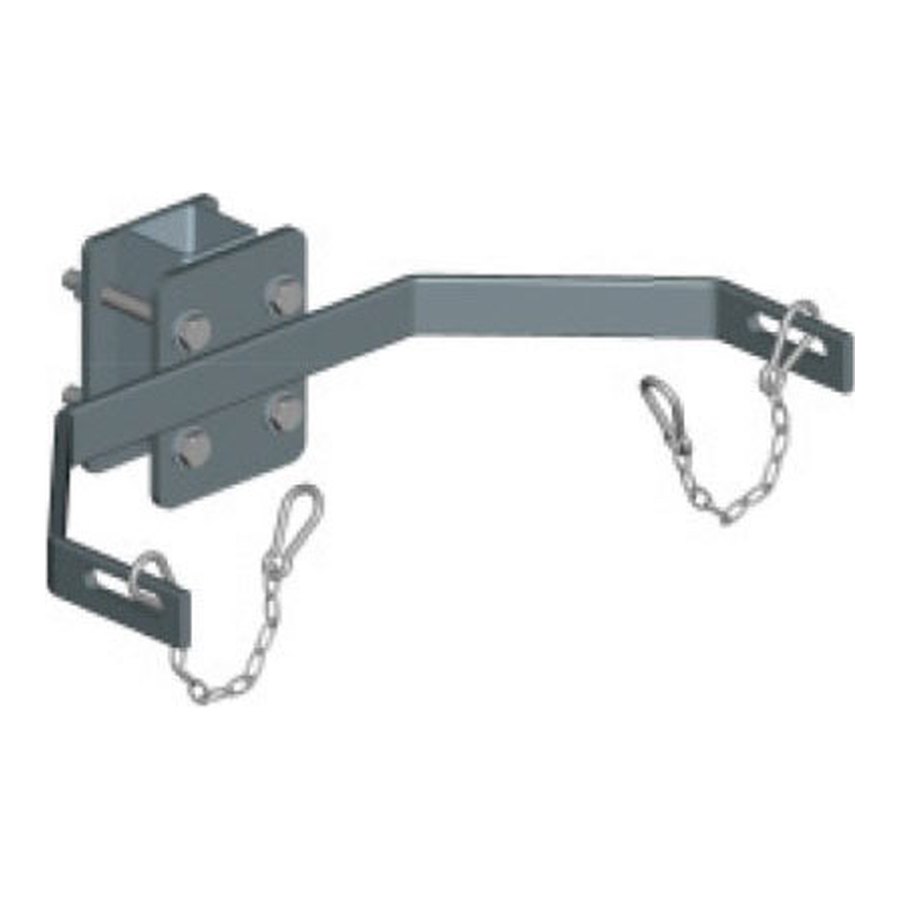

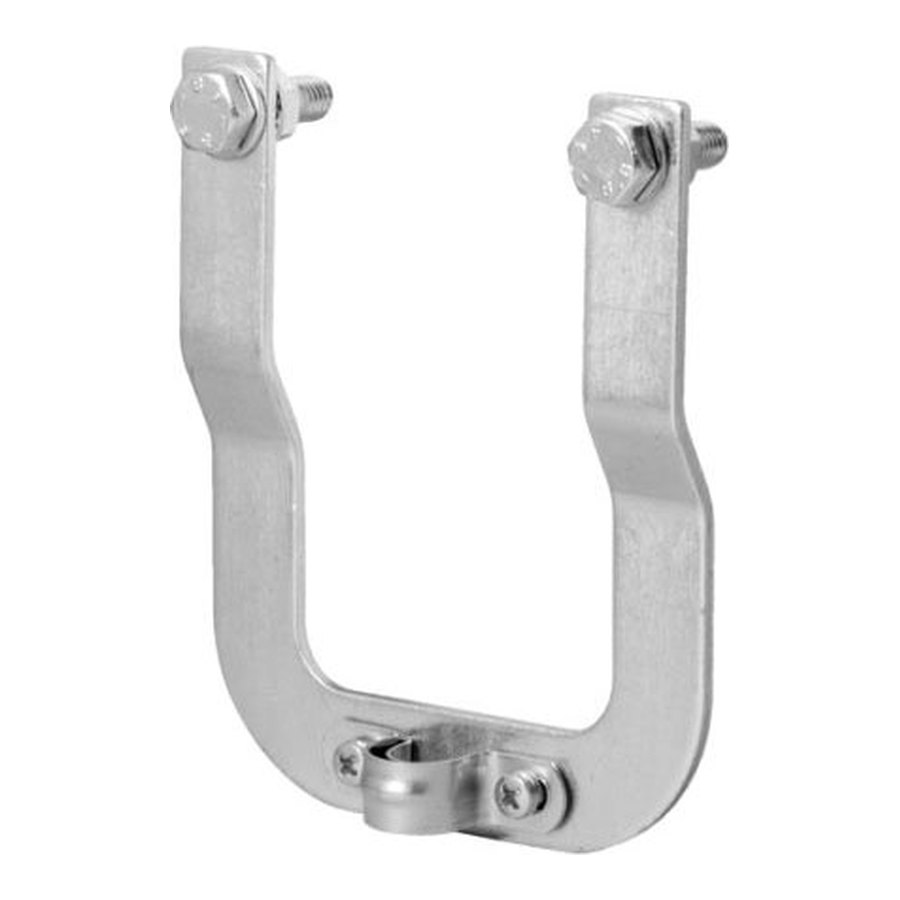

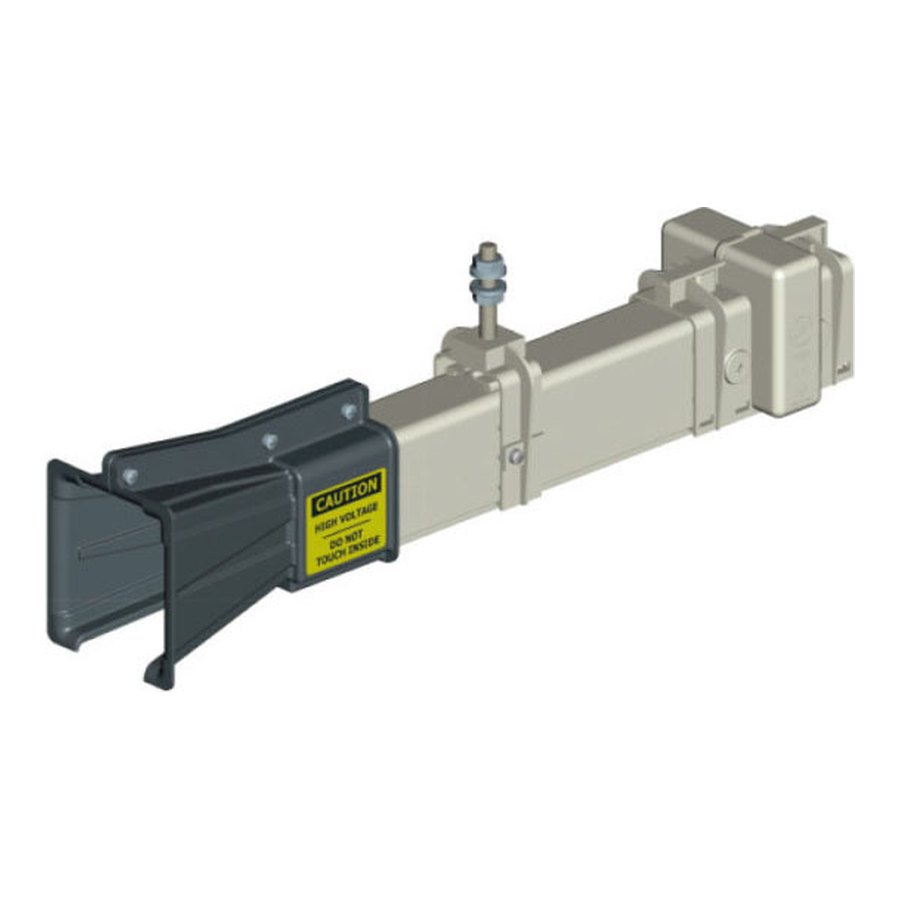

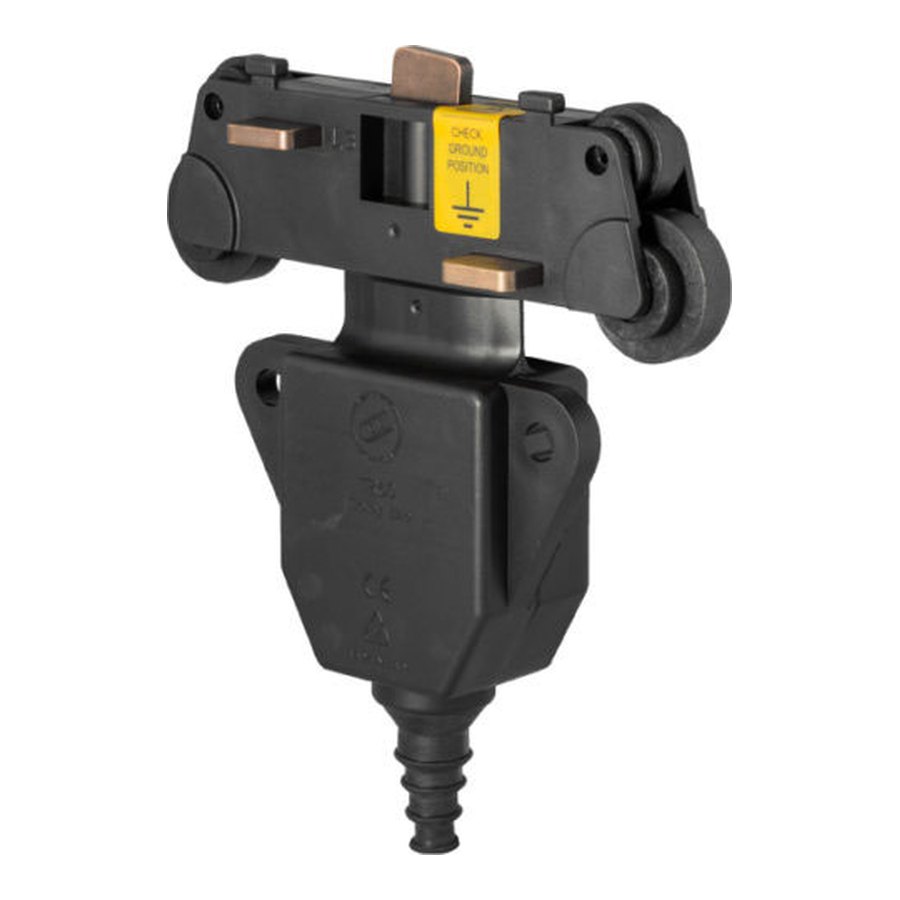

Комплектация дополняется токосъемниками на 25 А для 4 или 5 проводников, буксирными рычагами, направляющими перемещения и уплотнителями IP44. Для фиксации линии контроля теплового расширения используется муфта точки фиксации, а для получения силы тока 50 А применяется буксирная скоба с двумя токосъемниками.
- Медные проводники ETP
- Возможность заказа изогнутых линий
- Уплотнение IP44
- Фиксация линии от теплового расширения
- Совместимость с буксирными опорами

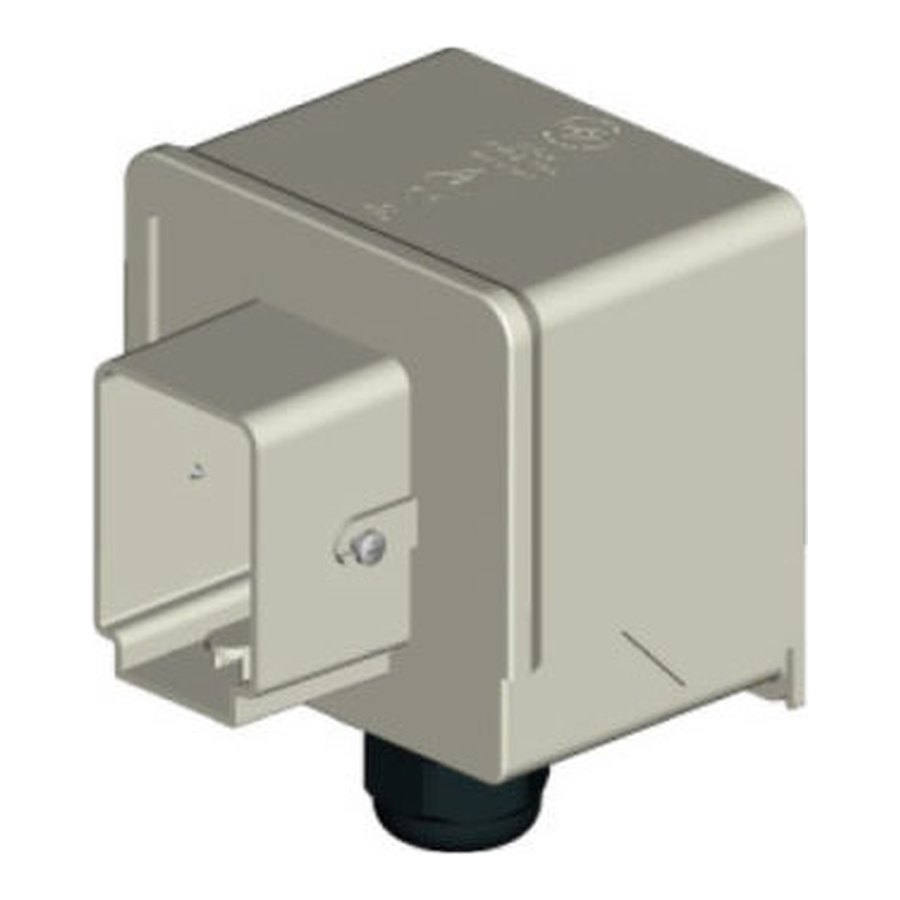

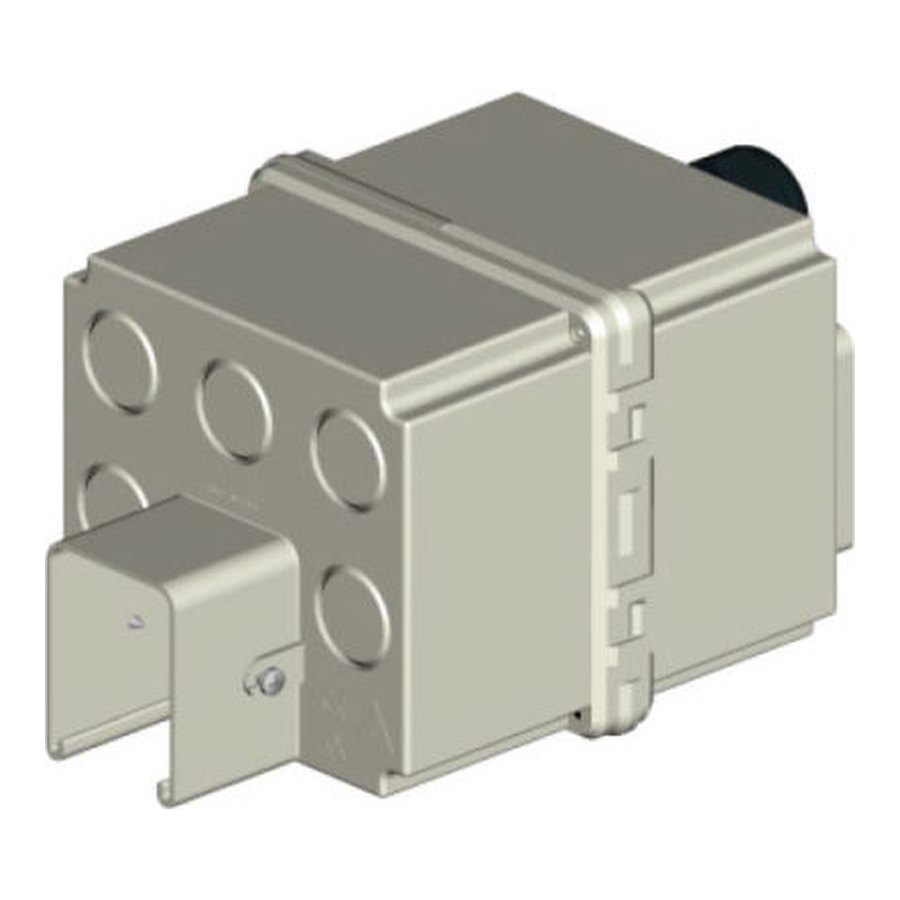

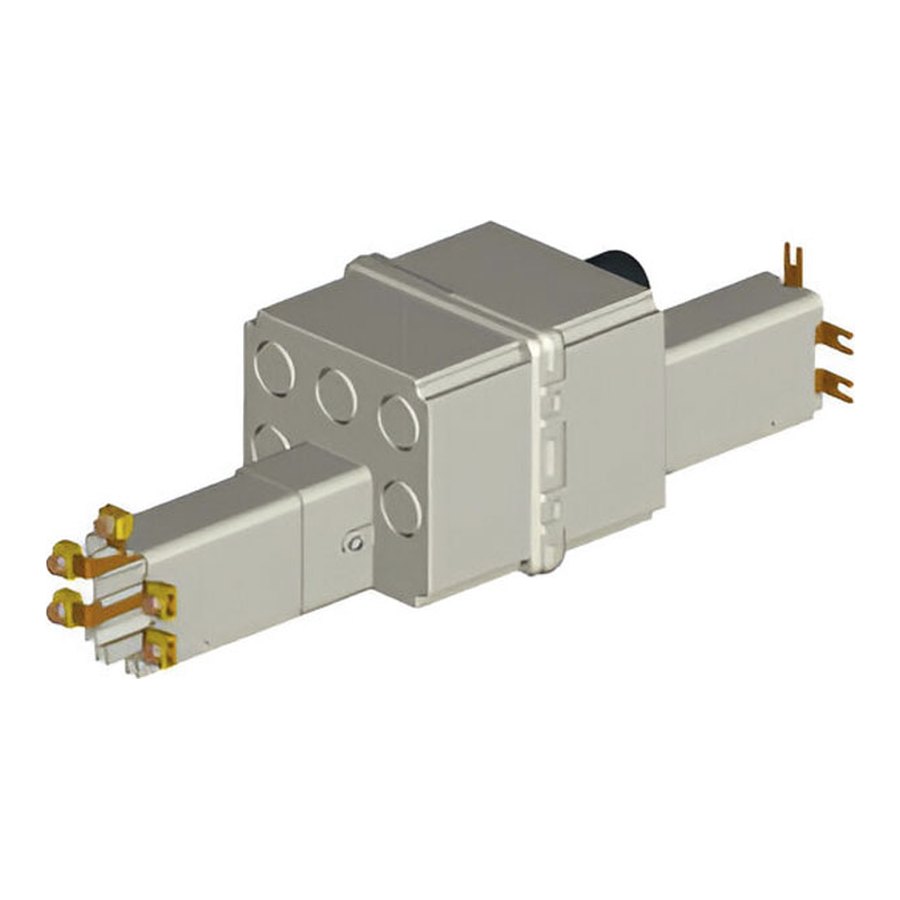

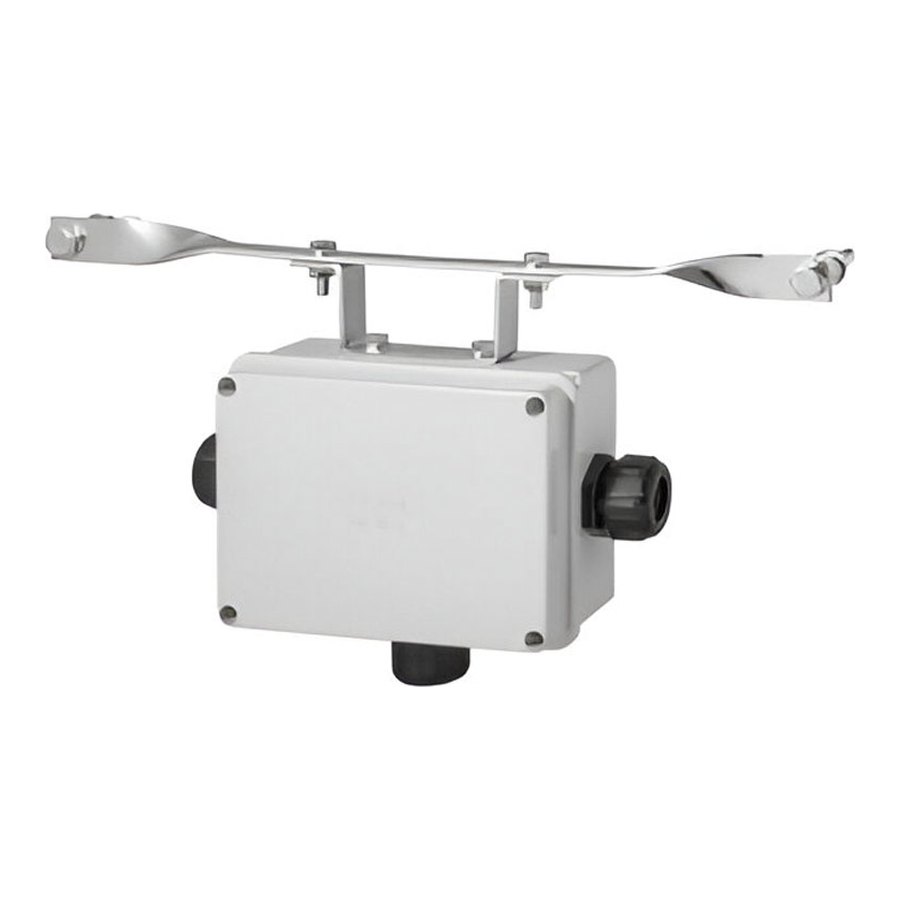

- Питание через линейный подвод
| Номинальный ток токосъемника | 25 А |
| Максимальный ток с буксирной скобой | 50 А |
| Сечение проводника | 10 мм2 / 15 мм2 |
| Стандартная длина секции | 4 м |
| Макс. расстояние между опорами | 1,33 м |
| Материал проводника | Медь ETP |
Технические данные, таблицы и чертежи
Страницы каталога производителя. Нажмите на изображение, чтобы увеличить его.
Изделия серии Шинопровод TR60
