Троллейный шинопровод Giovenzana TR85, 70А-100A-140А (с медной жилой под протяжку, старое исполнение)
Троллейный шинопровод Giovenzana серии TR85 с медной жилой под протяжку на 70-100-140А - это современная и надежная система подвода тока на различное оборудование (краны, мостовые краны, ленточные и цепные конвееры и т.д).
Система отвечает требованиям международных стандартов, что гарантирует ее безопасность для оператора, удобство монтажа и надежность.
![](images/tr60_3y5quwri.jpg)
- Всемирное использование: соответствует всем основным международным стандартам
- Безопасность: проводники защищены и изолированы корпусом шинопровода.
- Материалы высшего качества: самозатухающие и сверхпрочные.
- Простой и Быстрый монтаж: для крепления большинства деталей нужно просто “щелкнуть” (НЕ требуются инструменты).
- Мобильность: внутренняя и наружная установка, все компоненты устойчивы к разностям температур.
- Возможность расширения: множество возможностей расширения и персонализации линии.
Элементы троллейных шинопроводов Giovenzana серии TR85
![](images/schema-tr60.jpg)
ID | Название | Функция |
1 | Шинопровод | корпус из ПВХ |
2 | Токосъемник | передает электроэнергию с проводника на нагрузку |
3 | Подвод питания | соединяет блок питания с проводниками |
4 | Соединительная муфта / Муфта для точки фиксации | соединяет секции шинопровода/ создает зафиксированную точку |
5 | Заглушка | закрывает и защищает конец линии шинопровода |
6 | Линейный подвод питания | предотвращает падение напряжения |
7 | Подвесная скоба | подвешивает шинопровод на опорные кронштейны |
8 | Медная шина | передает электроэнергию от блока питания на токосъемник |
Троллейный шинопровод TR85, 70А-100A-140А (с медной жилой на протяжку, старое исполнение)
Изолирующий короб шинопровода
Код: TR85H5P
![](images/shinoprovod-tr6000.jpg)
Короб для линий 70-100-140А, выполнен из ПВХ. Стандартная длина составляет 4 метра.

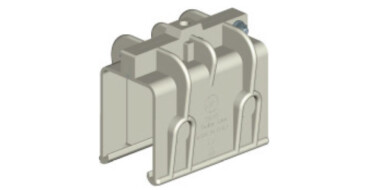

Соединительная муфта
Код: TR8501
Соединительная муфта, выполненная из пластика, предназначена для соединения двух секций изоляционных коробов.
![](images/TR8501W.jpg)

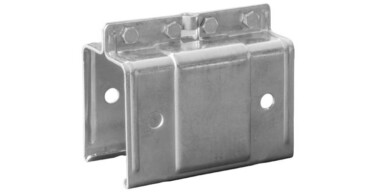

Соединительная муфта
Код: TR8524
Стальная соединительная муфта, предназначена для соединения двух секций изоляционных коробов.
![](images/TR8524.jpg)
Подвесная скоба
Код: TR8502
Подвесная скоба из пластика для поддержки изоляционного короба, позволяет смещаться изоляционному коробу в случае расширения. Установочная дистанция между двумя подвесными кронштейнами должна быть максимум 2 метра от 40 до 140А, каждый метр для 200А.
![](images/TR8502W.jpg)
Подвесная скоба
Код: TR8525
Стальная подвесная скоба для поддержки изоляционного короба, позволяет смещаться изоляционному коробу в случае расширения. Установочная дистанция между двумя подвесными кронштейнами должна быть максимум 2 метра от 40 до 140А, каждый метр для 200А.
![](images/TR8525.jpg)
Заглушка
Код: TR8506
Заглушка из пластика, предназначена для закрытия и защиты конца линии и крепится на изоляционном коробе.
![](images/TR6006W_zm95zpbb.jpg)
Торцевой подвод питания
Код: TR8503
![](images/podvod-pitaniya-tr6003.jpg)
Используется для подачи питания на линию (расположена в головной части)
Линейный подвод питания
Код: TR8547
Используется для предотвращения падения напряжения, может монтироваться в каждой точке линии рядом с местом соединения двух соседних секций короба.
![](images/TR8547W_m5hfzo1j.jpg)
Токосъемник
Код: TR8511
Токосъемная каретка TR8511 с контактными башмаками на 35 А, 4 проводника
![](images/TR8511_hu2nkjg0.jpg)
Код: TR8512
Токосъемная каретка TR8512 с контактными башмаками на 35 А, 5 проводников
![](images/TR8511_l40lw7l9.jpg)
Токосъемник
Код: TR8518
Токосъемная каретка TR8518 с контактными башмаками на 70 А, 4 проводника
![](images/TR8518_u5lffmfm.jpg)
Код: TR8519
Токосъемная каретка TR8519 с контактными башмаками на 70 А, 5 проводников
![](images/TR8518_npr31g61.jpg)
Токосъемник для изогнутых участков
Код: TR8516
Токосъемная каретка TR8516 с контактными башмаками на 35 А, 4 проводника
![](images/TR8518_4geyghpr.jpg)
Токосъемник для изогнутых участков
Код: TR8532
Токосъемная каретка TR8532 с контактными башмаками на 70 А, 4 проводника
![](images/TR8518_4geyghpr.jpg)
Буксирная скоба
Код: TR6007
Крепится к токосъемной каретке и обеспечивает ее соединение с буксирной опорой.
Альтернатива изделию TR8557 (с TR8510).
![](images/TR6007_mfccleyn.jpg)
Буксирная опора
Код: TR8510
Крепится на движущем механизме и обеспечивает буксировку токосъемной каретки.
Используется с TR6007 или с TR6013.
![](images/TR8510_wrga4o4g.jpg)
Поводок двойного токосъемника
Код: TR8523
Используется с двумя токосъемниками для получения силы тока в 50А.
![](images/TR6013_7phf4vpz.jpg)
Фиксированная точка
Код: TR8527.1
Фиксирует линию для контроля теплового расширения.
По одному на линию.
![](images/TR8527-1_rj38vmqj.jpg)
Секция изоляции
Код: TR85H5P45
Используется для разъединения линии (необходимо удвоить количество токосъемников)
![](images/TR85H5P45W_pop4qo9k.jpg)
Уплотнитель IP44
Код: TR8505
Служит для увеличения степени защиты шинопровода до IP44
![](images/TR8505_6ks3bpuo.jpg)
Секция расширения
Код: TR85H5P07
![](images/tr85h5p07.jpg)
Используется для компенсации теплового расширения.
Секция контроля
Код: TR85H5P28
![](images/tr85h5p28.jpg)
Служит для ремонта и замены токосъемников

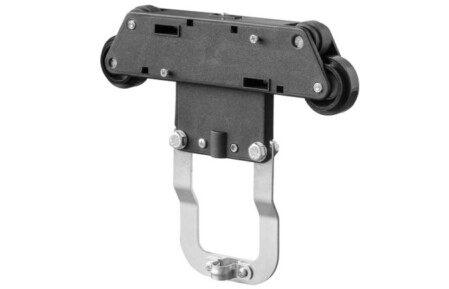

Буксирная тележка
Код: TR8514
![](images/TR8514.jpg)
Специальное устройство для протяжки медных шин
Катушка
Код: TR8513
![](images/TR8513_owigynf9.jpg)
Специальное приспособление для размотки медной шины
