Подвесная кабельная система Giovenzana серии "30"
Подвесная кабельная система серии "30" из оцинкованной стали – это традиционная система передачи электроэнергии, используемая в различного рода подъемно-транспортном оборудовании. Самыми распространенными являются мостовые краны, где подвесные системы служат для управления краном при помощи подачи сигналов.
Система С-образного профиля
| Линия | Характеристики | Сертификаты | ||
| 30 | Высота профиля: 30 мм | Грузоподъемность: 100 кг/м | оцинкованная сталь | CE EAC |

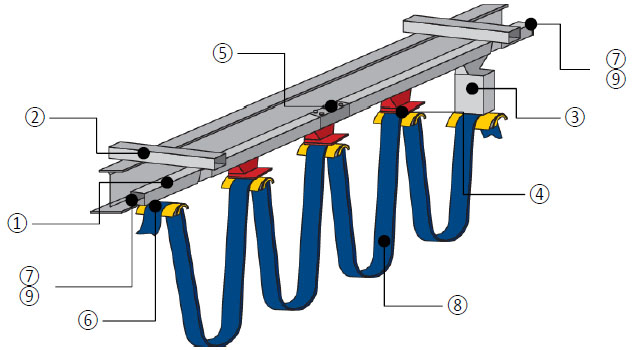

Стандартная схема линии
1) С-профиль
2) Опорная скоба и опорный кронштейн
3) Буксирная тележка
4) Тележка
5) Соединительная муфта
6) Концевой зажим
7) Заглушка
8) Кабель
9) Ограничитель
| Типы секций подвесной линии | |
| Прямой: | секция 4 метра (по 3 метра для нерж. стали) |
Гнутый: | изгиб 90° радиус 1.5 м (только линия 41) |
С-профиль
Код: 30607001
С-профиль из стали максимальной грузоподъемностью 100кг/м. Длина: 4м.

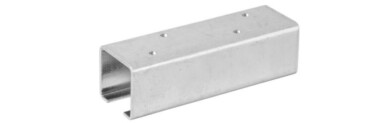

Соединительная муфта
Код: 30607002
Предназначена для соединения двух С-образных профилей.
Подвесная скоба настенная
Код: 30607003
Максимальное расстояние между суппортами: 1м.

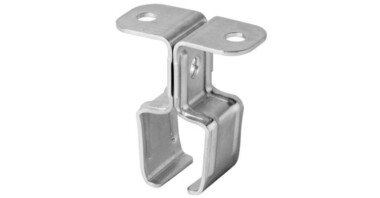

Подвесная скоба потолочная
Код: 30607017
Потолочное крепление. Максимальное расстояние между суппортами: 1м.

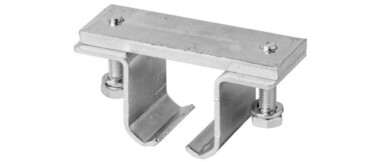

Подвесная скоба для кронштейна
Код: 30607004
Максимальное расстояние между суппортами: 1м.
Опорный кронштейн
Код: 30607001/050F
Опорный кронштейн длиной 0,5 м.
Опорный кронштейн
Код: 30607001/080F
Опорный кронштейн длиной 0,8 м.
Зажим для кронштейна
Код: 30607012
Зажим для кронштейна для крепления опорного рычага к балке. Два элемента для каждого опорного рычага.

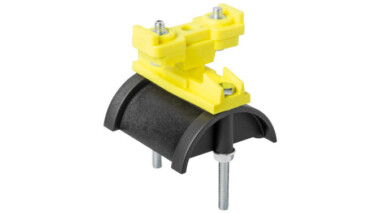

Концевой зажим
Код: 30607020
Концевой зажим диапазоном в 30мм. Седло: 55мм.
Концевой зажим
Код: 30607006
Концевой зажим диапазоном в 30мм. Седло: 76мм.

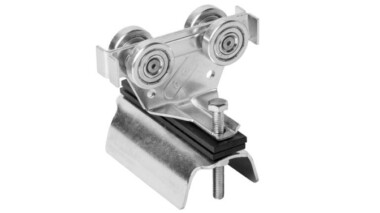

Тележка для кабеля
Код: 30607010
Тележка для кабеля из стали.
- Седло: 68 мм
- Диапазон: 35 мм
- Максимальная грузоподъемность: 30 кг
- Максимальная скорость: 100 м/мин

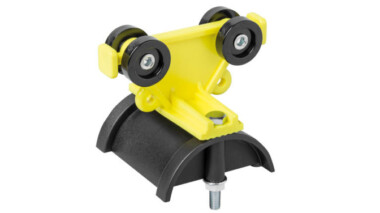

Тележка для кабеля
Код: 30607011
Тележка для кабеля из пластика.
- Седло: 55 мм
- Диапазон: 10 мм
- Максимальная грузоподъемность: 15 кг
- Максимальная скорость: 50 м/мин

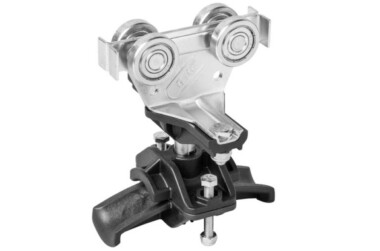

Тележка для круглого кабеля
Код: 30607021
Тележка для круглого кабеля 10-25 мм.
Тележка для круглого кабеля
Код: 30607022
Тележка для круглого кабеля 26-40 мм.

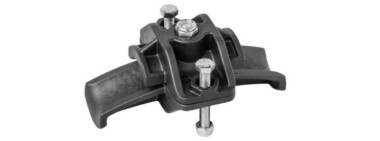

Удлинитель для круглого кабеля
Код: 30607025
Удлинитель для круглого кабеля 10-25 мм.
Удлинитель для круглого кабеля
Код: 30607026
Удлинитель для круглого кабеля 26-40 мм.

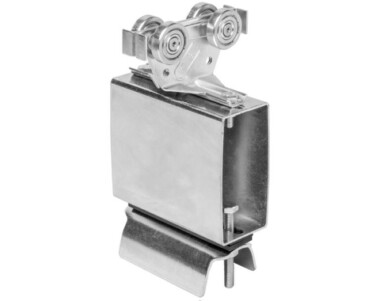

Буксирная тележка
Код: 30607007
Буксирная тележка из стали.
- Опора: 68 мм
- Диапазон: 30 мм

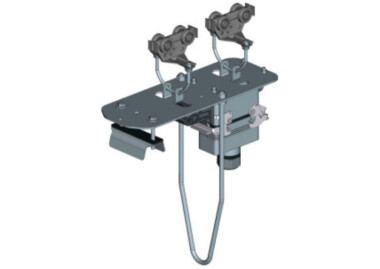

Буксирная тележка
Код: 30607027
Буксирная тележка с разъемом на 16 полюсов.
Буксирная тележка
Код: 30607028
Буксирная тележка с разъемом на 24 полюса.
Буксирная тележка
Код: 30607029
Буксирная тележка без разъема.
Ограничитель конца линии
Код: 30607005
Ограничитель конца линии из пластика.

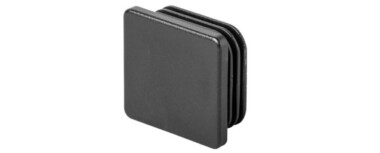

Концевая заглушка
Код: 30607015
Концевая заглушка, выполнена из пластика.
Держатель для кабеля
Код: 30607016
Держатель для кабеля

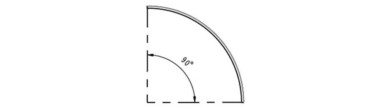

С-профиль изогнутый
Код: 30607031
С-профиль изогнутый с радиусом изгиба 1200 мм.
С-профиль изогнутый
Код: 30607030
С-профиль изогнутый с радиусом изгиба 1500 мм.
