Подвесная кабельная система Giovenzana серии "41"
Подвесная кабельная система серии "41" из оцинкованной стали – это традиционная система передачи электроэнергии, используемая в различного рода подъемно-транспортном оборудовании. Самыми распространенными являются мостовые краны, где подвесные системы служат для управления краном при помощи подачи сигналов.
Система С-образного профиля
ЛинияХарактеристикиСертификаты
41
Высота профиля: 41 мм
Грузоподъемность: 140 кг/м
оцинкованная сталь
CE EAC
Стандартная схема линии
1) С-профиль
2) Опорная скоба и опорный кронштейн
3) Буксирная тележка
4) Тележка
5) Соединительная муфта
6) Концевой зажим
7) Заглушка
8) Кабель
9) Ограничитель
Типы секций подвесной линии
Прямой:
секция 4 метра
(по 3 метра для нерж. стали)
Гнутый:
изгиб 90° радиус 1.5 м
(только линия 41)
С-профиль
Код: 30602001/4
С-профиль из стали максимальной грузоподъемностью 140кг/м.
Cталь: 4м.
Сталь нержавеющая: 3м.

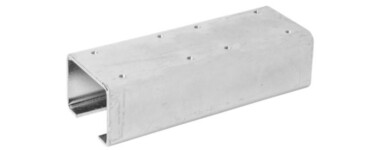

Соединительная муфта
Код: 30602002
Одиночная соединительная муфта, предназначена для соединения двух С-образных профилей.
Соединительная муфта
Код: 30602034
Двойная соединительная муфта, предназначена для соединения двух С-образных профилей в линиях > 50 м.

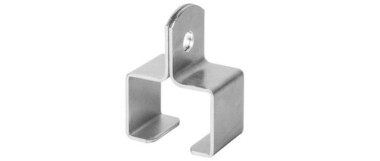

Подвесная скоба настенная
Код: 30602003
Потолочное крепление, из оцинкованной стали.
Максимальное расстояние между суппортами: 1м.

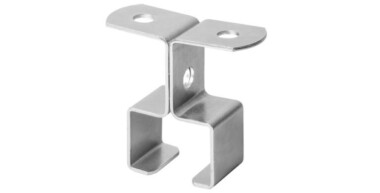

Подвесная скоба потолочная
Код: 30602004
Потолочное крепление, из оцинкованной стали. Максимальное расстояние между суппортами: 1м.

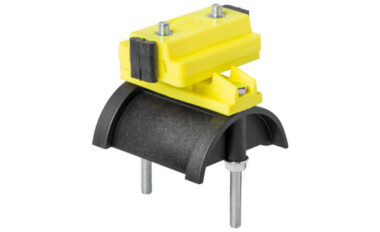

Концевой зажим
Код: 30602071
Концевой зажим диапазоном в 30мм. Седло: 55мм.
Концевой зажим
Код: 30602072
Концевой зажим диапазоном в 30мм. Седло: 76мм.

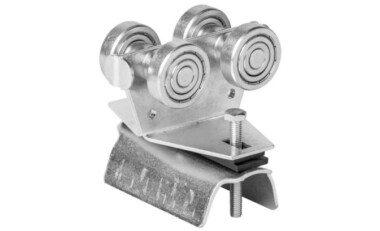

Тележка для кабеля
Код: 30602086
Тележка для кабеля из стали.
  • Седло: 68 мм
  • Диапазон: 30 мм
  • Максимальная грузоподъемность: 35 кг
  • Максимальная скорость: 120 м/мин

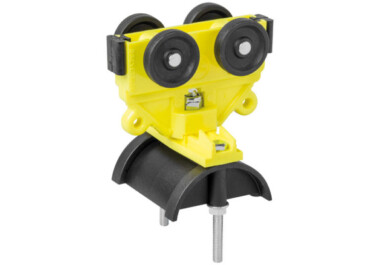

Тележка для кабеля
Код: 30602069
Тележка для кабеля из пластика.
  • Седло: 55 мм
  • Диапазон: 25 мм
  • Максимальная грузоподъемность: 20 кг
  • Максимальная скорость: 60 м/мин
Тележка для кабеля
Код: 30602070
Тележка для кабеля из пластика.
  • Седло: 76 мм
  • Диапазон: 25 мм
  • Максимальная грузоподъемность: 20 кг
  • Максимальная скорость: 60 м/мин

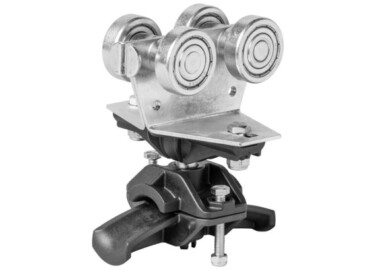

Тележка для круглого кабеля
Код: 36602044
Тележка для круглого кабеля 10-25 мм.
Тележка для круглого кабеля
Код: 30602045
Тележка для круглого кабеля 26-40 мм.
Удлинитель для круглого кабеля
Код: 30607025
Удлинитель для круглого кабеля 10-25 мм.
Удлинитель для круглого кабеля
Код: 30607026
Удлинитель для круглого кабеля 26-40 мм.
Буксирующая тележка
Код: 30602091
Одиночная буксирующая тележка из стали. Опора: 68 мм
Буксирующая тележка
Код: 30602020
Двойная буксирующая тележка из стали. Опора: 68 мм
Буксирная тележка
Код: 30602041
Буксирная тележка с разъемом на 16 полюсов.
Буксирная тележка
Код: 30602042
Буксирная тележка с разъемом на 24 полюса.
Буксирная тележка
Код: 30602043
Буксирная тележка без разъема.
Ограничитель конца линии
Код: 30602038
Ограничитель конца линии из пластика.
С-профиль изогнутый
Код: 30602054
С-профиль изогнутый с радиусом изгиба 1500 мм.
